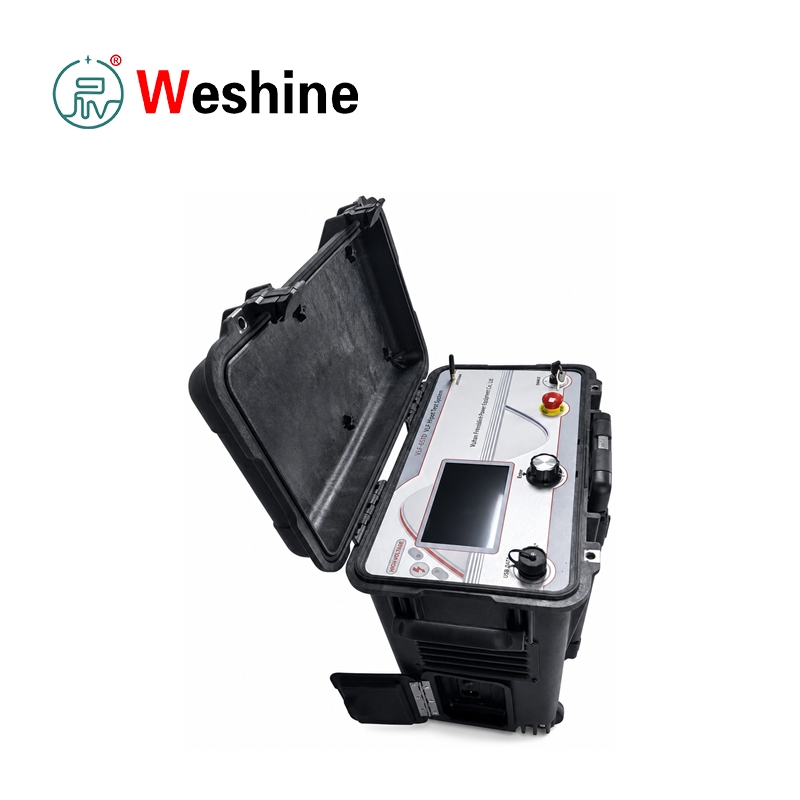

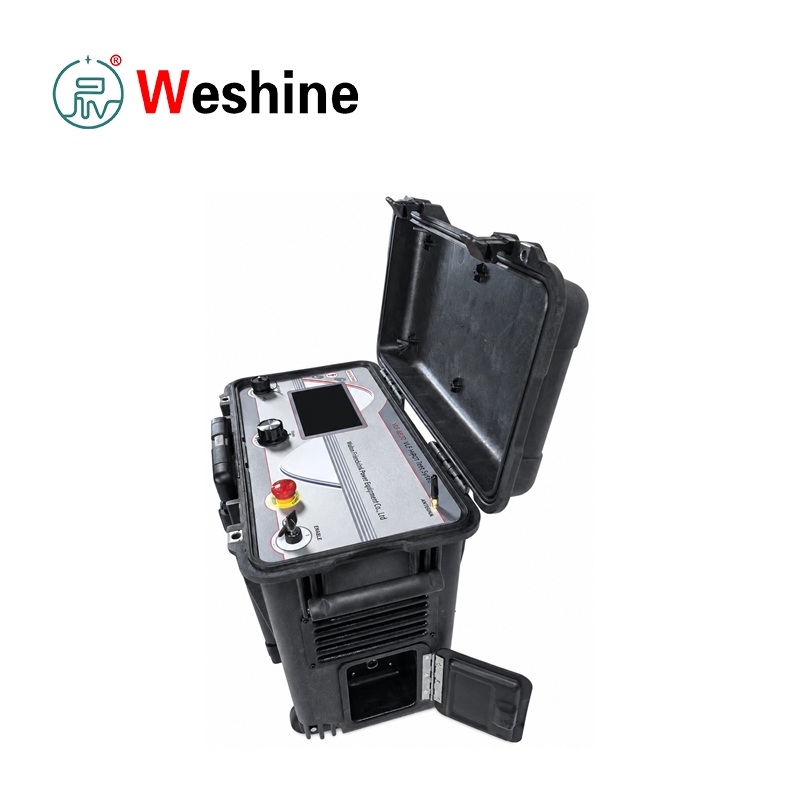

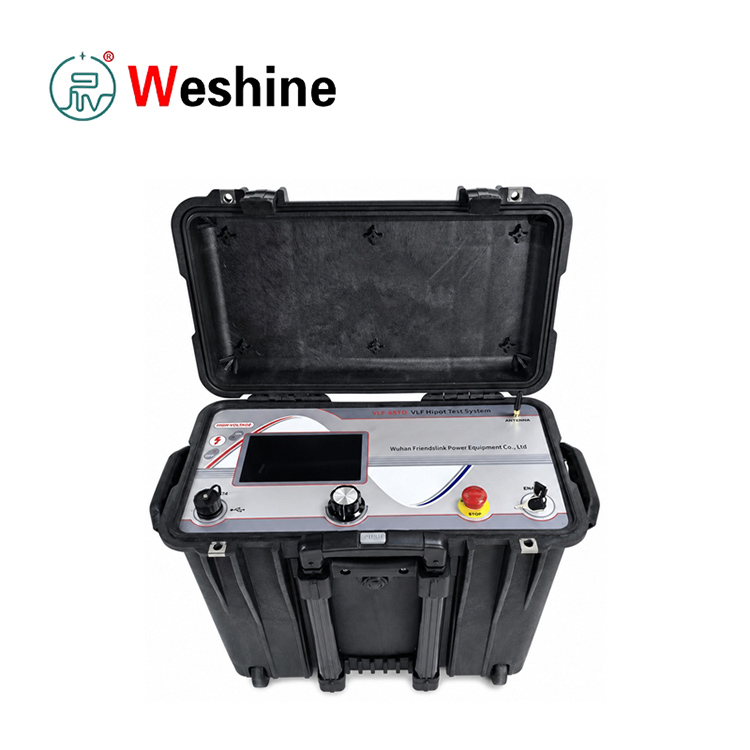

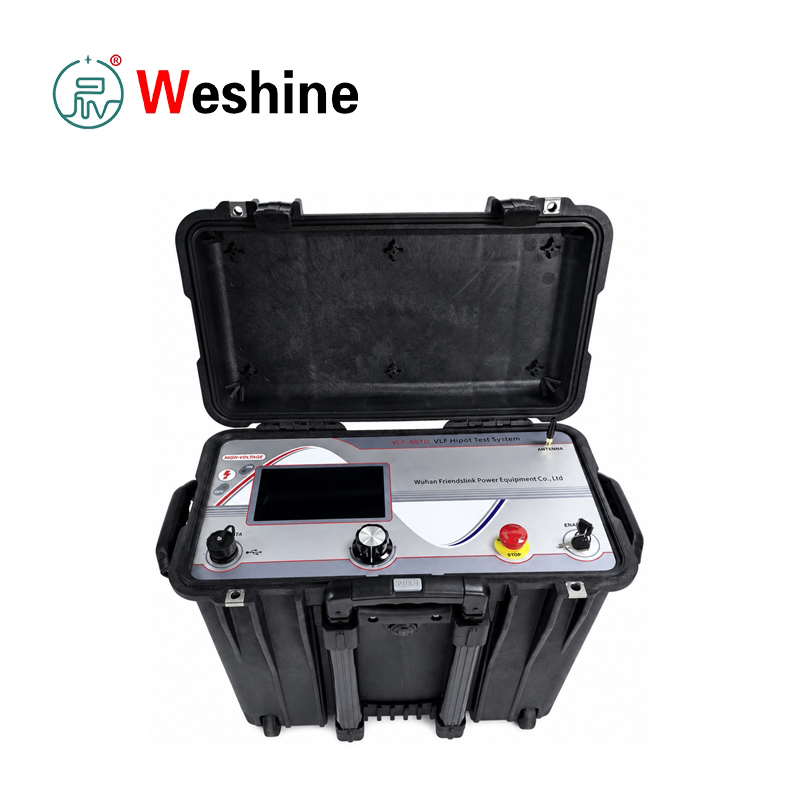

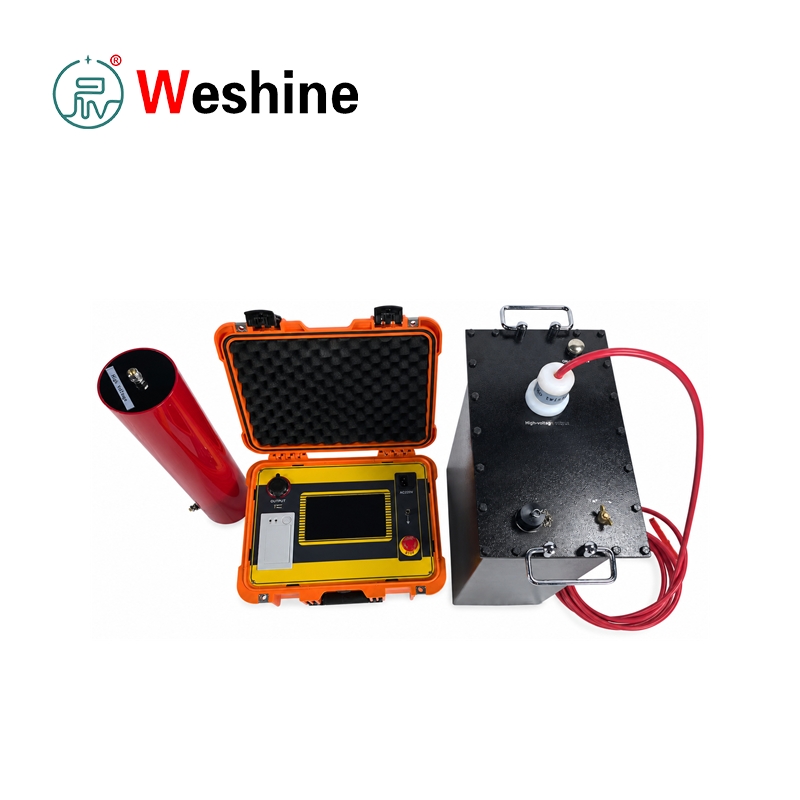

VLF Tan Delta сынақ жүйесі

Қытайдағы кәсіби өндіруші Weshine ұсынған берік VLF Tan Delta сынақ жүйесі оқшаулауды диагностикалауға және орташа вольтты қуат кабельдерін сынауға төтеп беруге арналған. Ол VLF айнымалы ток кернеуіне төзімділік пен диэлектрлік шығынды өлшеуді бір жинақты блокқа біріктіреді. Жабдық PE, XLPE және қағаздан оқшауланған кабельдерге қолданылатын CENELEC HD 620 S1:1996 және HD 621 S1:1996 стандарттарына сәйкес келеді.

Кабельге күнделікті техникалық қызмет көрсету кезінде су ағашының қартаюы, ластануы, механикалық зақымдануы және ішінара тозуы сияқты көрінбейтін оқшаулау ақауларын қарапайым көзбен шолу арқылы анықтау мүмкін емес. 0,1 Гц VLF синус толқынының сынағы кәдімгі 50 Гц сынақ жабдығына қарағанда әлдеқайда аз қуат сыйымдылығын талап ете отырып, кабель оқшаулауына айнымалы ток кернеуін қолданады, бұл ұзын орташа вольтты кабельдерді далалық сынақтан өткізуді әлдеқайда жеңілдетеді.

Бұл VLF Tan Delta сынақ жүйесі төзімділік сынақтары және тікелей күйген дельта өлшеу үшін VLF синус толқынының шығысын береді. Сары дельта көрсеткіші кабельді оқшаулаудың қартаю және нашарлау дәрежесін анықтайтын диэлектрлік жоғалту коэффициентін көрсетеді. Құрылғы бекітілген процедурадан кейін бірнеше кернеу деңгейінде жоғалту сынақтарын автоматты түрде жүргізеді: 0,5 U0 циклі, U0 циклі және 1,5 U0 циклі. Барлық айналымдарды аяқтағаннан кейін сынақ деректері сақталады және кабель толығымен зарядсызданады.

Екі стандартты конфигурация бар: 34 кВ және 45 кВ шыңдық модельдер. 34 кВ қондырғы 24 кВ ОҚЖ (34 кВ шыңы) дейін синусомолды тудырады; 45 кВ қондырғы 31,8 кВ ТҚК (45 кВ шыңы) жетеді. Тұрақты кернеудің шығысы да орнатылған, 34 кВ нұсқасы үшін ±1~34 кВ және 45 кВ нұсқасы үшін ±1~45 кВ. Тікбұрышты толқын және тұрақты ток сынақ режимдеріне де қолдау көрсетіледі.

Кабель қабығын күтіп ұстау үшін сынақ машинасы қабықшаны тексеруді және максималды 10 кВ шығысымен ақауларды анықтауды қолдайды. Тұрақты ток режимінде ағып кету тогын өлшеу кабельдің жалпы оқшаулау сапасын бағалауға көмектеседі. Кіріктірілген бұзылуды анықтау құрылғысы жарқырау немесе кабель ақаулығы орын алған кезде жоғары кернеуді бірден өшіріп, толық қорғауды қамтамасыз етеді.

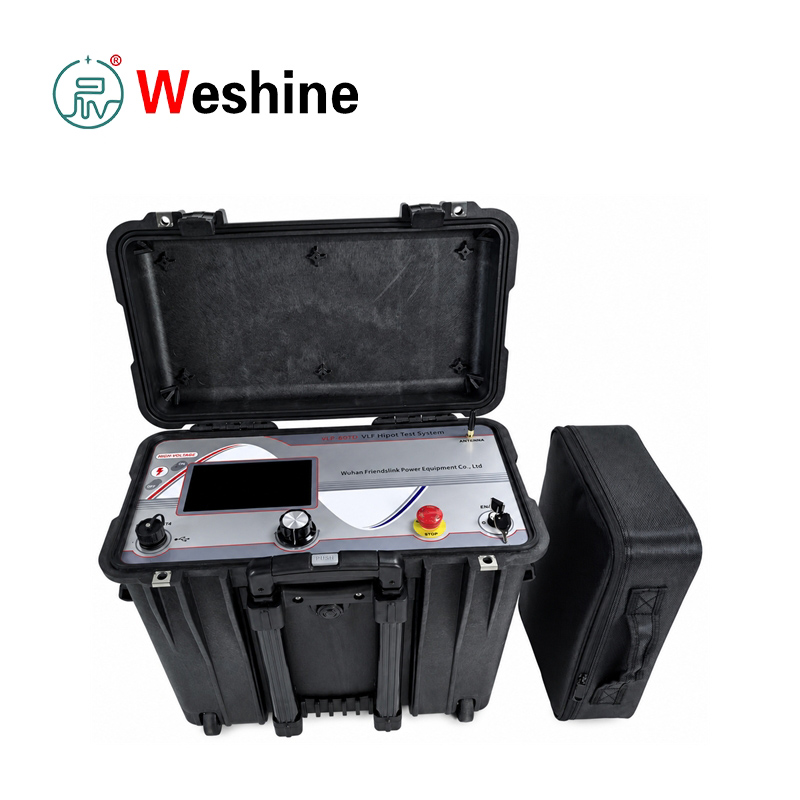

Толық жиынтықта негізгі сынақ хосты, жоғары вольтты кабель, жерге қосу сымы, қуат сымы, USB флэш-дискісі және керек-жарақ қапшығы бар. USB 2.0 порты деректерді экспорттауға және микробағдарламаны жаңартуға мүмкіндік береді. Барлық сынақ журналдары жергілікті түрде сақталады және оларды компьютерде есеп жасау үшін USB-ге экспорттауға болады. Сәйкес бағдарламалық құрал A/B/C фазалық деректер файлдарын бір уақытта ашуды қолдайды және сынақ сандары мен диэлектрлік жоғалту қисықтары бар егжей-тегжейлі есептерді шығарады.

Қауіпсіздік - басты басымдық. Жұмыс кезінде жоғары кернеу пайда болады, сондықтан жұмыс істеуге тек кәсіби дайындалған техниктер рұқсат етіледі. Операторлар қауіпсіздіктің бес негізгі ережесін қатаң сақтауы керек: электр қуатын өшіру, қайта қуаттандыруды өшіру, нөлдік кернеуді, жерге қосуды және қысқа тұйықталуды тексеру, іргелес ток өткізетін компоненттерді оқшаулау. Жоғары вольтты тестілеуді бақылау үшін учаскеде екі немесе одан да көп қызметкер қажет.

Өнім нұсқаулығы

Кіріктірілген кабельді сынаушы сыналған кабельдерге басқарылатын 0,1 Гц синустық кернеуді қолдану арқылы жұмыс істейді. Кәдімгі 50 Гц айнымалы токты сынаумен салыстырғанда, ультра төмен жиілікті технология сыйымдылық кабельдік жүктемелерге ағымдағы сұранысты айтарлықтай төмендетеді, бұл орташа вольтты кабельдерді портативті далалық тексеруге мүмкіндік береді.

Кабельді қосу алдында жоғары вольтты қауіпсіздіктің бес ережесін қатаң сақтаңыз. Сынақ кабелінің өшірілген, оқшауланған, кернеуі тексерілген, жерге тұйықталған және қысқа тұйықталғанына көз жеткізіңіз. Барлық жақын орналасқан ток өткізгіш бөліктер жабылуы немесе бөлек болуы керек. Кем дегенде бір супервайзері бар жабдықты тек оқытылған операторлар ғана іске қоса алады.

Керек-жарақтарды бекітілген ретпен жалғаңыз: алдымен жерге тұйықтау кабелін негізгі жерге қосу терминалына қосыңыз, содан кейін станцияның қорғаныс жеріне қосыңыз; жоғары вольтты шығыс портына жоғары вольтты кабельді бекітіңіз; жоғары вольтты кабельдің ішкі өткізгішін сәйкес фитингтер арқылы кабель фазасына немесе қабықшасына қосыңыз; жоғары вольтты кабель экранын жақын жерлендіру жолағына бекітіңіз; соңында қуат сымын қосыңыз.

VLF төзімділік сынақтары үшін толқын пішінін, номиналды кернеуді, жиілікті және сынақ ұзақтығын таңдаңыз. Экранда нақты уақыттағы ең жоғары кернеу, ток, шығыс толқын пішіні, орнатылған жиілік және RMS мәндері көрсетіледі. Кернеу алдын ала орнатылған мәнге жеткенде таймер автоматты түрде іске қосылады.

Сары үшбұрышты диагностикалау үшін диэлектрлік жоғалту функциясын іске қосыңыз және кабельдің номиналды фазалық кернеуін U0 енгізіңіз. Құрылғы автоматты сынақ циклдерін іске қосады және әрбір толық өлшеуге шамамен 3 минут 30 секунд кетеді. Ол кабель сыйымдылығын, кедергісін, орташа диэлектрик шығынын және 0,5 U0, 1,0 U0 және 1,5 U0 төмен нақты уақыттағы жоғалту мәндерін жазады.

Тестілеу аяқталғаннан кейін деректер автоматты түрде сақталады және кабель толығымен зарядсызданады. Пайдаланушылар тарихи жазбаларды шола алады, бір немесе бірнеше журналдарды USB 2.0 жүйесіне экспорттай алады және қолдау көрсететін бағдарламалық құрал арқылы басып шығарылатын есептерді жасай алады. Құрал үш кабель фазасы үшін жоғалту қисықтарын және тәуелсіз деректерді көрсетеді.

Қаптаманы сынау немесе ақаулықты анықтау кезінде кабель қабығының қосылыстар немесе қондырмалар арқылы жанама жерге тұйықталусыз екі ұшы жерге тұйықталғанын тексеріңіз. Қаптаманы тексеру және ақауларды анықтау үшін максималды шығыс 10 кВ құрайды.

Ерекше өзгешеліктері

1．VLF синус толқынының айнымалы токқа төзімділігін тексеруді қолдайды

2．Барлығы бір-бірде диэлектрлік жоғалтудың үшбұрышты өлшеу функциясы

3．Екі ең жоғары кернеу опциясы: 34 кВ және 45 кВ

4．Синус толқынының шығысы: макс 24 кВ RMS немесе 31,8 кВ RMS

5．Қосымша оқшаулау сынақтары үшін кірістірілген тұрақты кернеу шығысы

6．Тік бұрышты толқынды кернеуді тексеру режимі қол жетімді

7．Тұрақты ток режиміндегі ағып кету тогын өлшеу функциясы

8．Қабынды сынау және қабықтың ақаулығын анықтау үшін максималды 10 кВ шығысы

9. 0,5 U0, U0 және 1,5 U0 кезінде автоматты диэлектрлік жоғалту сынақтарының реттілігі

10.Жұмыс кезінде нақты уақыттағы ең жоғары кернеу мен токты көрсету

11. Экрандағы нақты уақыттағы шығыс толқын пішінінің визуализациясы

12.Кернеу үзілген кезде жоғары вольтты автоматты өшіру

13．Барлық сынақ журналдары үшін жергілікті ішкі жад

14．USB 2.0 интерфейсі арқылы деректерді экспорттауды тексеріңіз

15．Теңшелетін сынақ есебін шығаруға арналған бағдарламалық құрал

16．USB дискісі арқылы микробағдарламаны жаңарту функциясы

17．Көп тілді интерфейс (ағылшын және жеңілдетілген қытай)

18．Төтенше тоқтату түймесімен және жоғары вольтты шығыс құлпымен жабдықталған

19. Кері кернеуден қорғаныс конструкциясы

20. Сыртқы далалық кабельді сынауға арналған портативті қорғаныс корпусының дизайны

Қолдану сценарийлері

Power Utilities

Тор операторлары орташа вольтты кабельді іске қосу, тұрақты техникалық қызмет көрсету, сарғыш үшбұрышты диагностикалау, қабықшаны тексеру және тарату желілері мен қосалқы станциялардағы оқшаулауды бағалау үшін сынақ блогын қабылдайды.

Трансформатор өндірушілері

Трансформаторлар мен электр жабдықтары зауыттары VLF кернеуі мен диэлектрлік шығынды өлшеуді қажет ететін кабельдік және құрамдас оқшаулау сынақтары үшін сынақ құралын пайдаланады.

Электр станциялары

Электр станциялары станциялық кабельді тексеру, қосалқы генератор кабеліне техникалық қызмет көрсету, қаптаманы сынау және техникалық қызмет көрсету үзілістері кезінде оқшаулауды диагностикалау үшін жабдыққа сүйенеді.

Темір жолдар

Темір жолды электрмен жабдықтау желілері тартқыш қосалқы станциялар мен электр беру желілеріне орташа вольтты кабельдерді тартады. Құрылғы техникалық қызмет көрсету терезелері кезінде кабельге төзімділік сынақтарын және күйдірілген үшбұрышты талдауды қолдайды.

Өнеркәсіптік зауыттар

Тау-кен, мұнай-химия, болат және өндірістік цехтар оны жаңа кабельді қабылдау сынақтары, мерзімді техникалық қызмет көрсету және қабық ақауларын тексеру үшін пайдаланады.

Университеттер

Колледждер мен ғылыми-зерттеу институттары VLF кабелін сынау теорияларын, диэлектрлік шығынды есептеуді, оқшаулаудың қартаюын талдауды және жоғары вольтты қауіпсіздікті пайдалану стандарттарын үйрету үшін сынақ құрылғысын қолданады.

Сынақ зертханалары

Кәсіби жоғары вольтты және кабельдік зертханалар VLF шыдамдылық сынауларын, күңгірт дельтаны өлшеуді, қабықшаны тексеруді және үшінші тараптың кабельді диагностикалау қызметтерін жүргізу үшін осы VLF Tan Delta сынақ жүйесін қабылдайды.

Кабельге техникалық қызмет көрсету

Кабельдік қызмет көрсету бригадалары XLPE, PE және қағаздан оқшауланған кабельді тексеру, су ағашының қартаюын диагностикалау, қабық ақауларын анықтау және сынақ есебін жасау үшін жабдықты пайдаланады.

Қолданылатын сынақ элементтері

1．VLF синусоидты кабель сынауға төзімді

2．Орташа вольтты кабельдің үшбұрышты диэлектрлік жоғалуын сынау

3．XLPE кабельді оқшаулаудың қартаю диагностикасы

4．PE кабелі кернеуді тексеруге төтеп береді

5．Қағаздан оқшауланған кабель өнімділігін тексеру

6．Кабельдік су ағашының нашарлауын бағалау

7．10кВ дейінгі кабель қабықшасын сынау

8．Кабель қабығының ақауын анықтау

9．Тұрақты ток кернеуіне төзімділік сынағы

10.Тік бұрышты толқынды кернеуді сынау

11．Тұрақты ток режиміндегі ағып кету тогын өлшеу

12．Жаңа кабельді қабылдау сынақтары

13．Кабельдік профилактикалық қызмет көрсету сынақтары

14．Үш фазалы біріктірілген сынақ есебін құру

15．Жергілікті журналды сақтау және USB деректерін экспорттау

Тұтынушы жағдайы

Өнеркәсіп саласы:Орта вольтты кабельге техникалық қызмет көрсету

Жобаның ақаулығы

Бірнеше ескі XLPE кабель фидерлерін бағалау үшін электр желісіне техникалық қызмет көрсету тобы қажет. Қарапайым төзімділік сынақтары тек бұзылуға төзімділікті тексере алады, сонымен қатар топ оқшаулаудың қартаюын бағалау және су ағашының ықтимал ақаулары бар кабельдерді анықтау үшін диэлектрлік шығын деректерін талап етті.

Жұмыс ағынын тексеру

Техниктер мақсатты кабельді оқшаулап, бес қауіпсіздік спецификациясын орындап, барлық жиынтықты жерге тұйықтады, нұсқауларға сәйкес жоғары вольтты кабель мен экрандау сымын жалғады, содан кейін сынақ блогын қосыңыз. Олар күңгірт үшбұрышты сынау режимін таңдап, кабельдің номиналды фазалық кернеуі U0 толтырды, апаттық тоқтатуды және жоғары вольтты құлыпты босатады, содан кейін автоматты тестілеуді бастады. Құрылғы 0,5 U0, U0 және 1,5 U0 шамасында диэлектрлік шығынды өлшеп, деректерді сақтады және аяқталғаннан кейін кабельді зарядсыздандырды.

Тест нәтижесі

Қызметкерлер тарихи жазбаларды тексеріп, барлық деректерді USB дискісіне экспорттады. Сәйкес бағдарламалық қамтамасыз ету генерацияланған фазалық салыстыру есептерін диэлектрлік жоғалту мәндерімен және тренд қисықтарымен. Қалыпты жоғалу көрсеткіштері бар кабельдер жұмыс істеп тұрды, ал қатты тозған кабельдер кейінгі бақылауға жоспарланған.

Қолданбаның артықшылықтары

Команда бір портативті құрылғымен кернеуді тексеруді де, қартаюды диагностикалауды да аяқтады. Автоматты сынақ циклдары, USB экспорты және есептерді жасау деректердің қадағалануын айтарлықтай жақсартады және қолмен жұмыс істеу жүктемесін азайтады.

Жиі қойылатын сұрақтар

Q: Бұл сынақ жабдығы қандай функцияларды орындайды?

A: Ол VLF орташа вольтты кабелінің төзімділігін сынауды, күңгірт дельта диэлектрлік жоғалуын өлшеуді, қабықшаны тексеруді, қабықтың ақаулығын анықтауды, тұрақты токқа төзімділікті сынауды, тікбұрышты толқынды сынауды және ағып кету тогын анықтауды аяқтайды.

Q: VLF төзімділік сынағы мен күңгірт дельта сынағының айырмашылығы неде?

A:VLF төзімділік сынағы кабель оқшаулауының көрсетілген айнымалы ток кернеуіне төтеп бере алатынын тексереді; Сары дельта сынағы оқшаулаудың қартаюы мен тозу дәрежесін анықтау үшін диэлектрлік шығын коэффициентін өлшейді.

С: Қандай кернеу конфигурациялары міндетті емес?

A: Екі модель: 34 кВ шыңы және 45 кВ шыңы. 34 кВ моделі 24 кВ RMS / 34 кВ шыңына дейін синусомолды шығарады; 45 кВ моделі 31,8 кВ RMS / 45 кВ шыңына жетеді.

С: Сары дельта қандай жиілікте өлшенеді?

A:Төменгі дельтаны өлшеу 0,1 Гц ультра төмен жиілікте орындалады.

С: Кабель сыйымдылығының қандай диапазоны күйдірілген үшбұрышты сынауды қолдайды?

A:34 кВ моделі: 1 nF ~ 8 μF; 45 кВ моделі: 1 nF ~ 5 μF.

С: Жабдық сынақ жазбаларын экспорттай алады ма?

A: Иә. Сынақ журналдары ішінде сақталады және USB 2.0 арқылы экспортталады. Ресми сынақ есептерін жасау үшін экспортталған файлдарды арнайы бағдарламалық құралмен ашуға болады.

С: Ол қабық ақауын анықтауды қолдай ма?

Ж: Иә, сынақ машинасы қабықшаны тексеруді және максимум 10 кВ шығысымен ақауларды анықтауды қолдайды.

С: Жұмыс кезіндегі негізгі қауіпсіздік ескертулері?

A: Тек оқытылған мамандар құрылғыны басқара алады. Сымдарды қосар алдында сынақ кабелі өшірілген, жерге тұйықталған және толығымен оқшауланған болуы керек. Жоғары вольтты сынау орнында қадағалауды қажет етеді және авариялық тоқтату және жоғары вольтты құлыпты дұрыс пайдалану керек.
