Жартылай разрядсыз айнымалы токқа төзімді кернеуді тексеру жүйесі

Жетілдірілген SF6 газ оқшауланған трансформатор технологиясын пайдалана отырып, ішінара разрядсыз айнымалы токқа төзімді кернеуді тексеру жүйесі жалпы ішінара разряд деңгейі ≤5pC болатын тұрақты 250кВ шығысты қамтамасыз етеді. Зияткерлік автоматты басқару, реактивті қуатты компенсациялау, шусыз жұмыс және жан-жақты қорғау функциялары бар ол электр желілері, өнеркәсіптік кәсіпорындар, университеттер, ғылыми-зерттеу институттары және жоғары вольтты зертханалар үшін өте қолайлы.

Электр энергетикасы өнеркәсіптері оқшаулауды тексеру және микро жартылай разрядты анықтау стандарттарын арттыруды жалғастырғандықтан, бұл сынақ қондырғысы нарықтың осындай талаптарын қанағаттандыру үшін әзірленген. Кәдімгі май толтырылған сынақ трансформаторларынан айырмашылығы, SF6 оқшаулауы мұнайдың төгілуі мен ластану қаупін жояды, сонымен бірге тасымалдау мен орналастыруды жеңілдету үшін жабдықтың жалпы салмағын 20%-дан 60%-ға дейін азайтады.

Бұл сенімді көрсеткіштердің барлығы кәсіби өндіріс күшімен расталады. Weshine® – энергетикалық жүйені автоматтандыру құрылғылары мен сынақ құралдарын зерттеу мен әзірлеуге, өндіруге, сатуға және қызмет көрсетуге маманданған заманауи жоғары технологиялық зауыт. Өнімдер бүкіл әлемде сатылады және көптеген тұтынушылардан оң пікірлер алды.

Өнімділік

Жартылай разрядсыз айнымалы токқа төзімді кернеуді сынау жүйесі 250кВ тұрақты шығысты ұстап тұру үшін SF6 газ оқшауланған трансформаторларды қабылдайды, бүкіл жиынтық ішінара разрядты ≤5pC дейін шектейді. Интеллектуалды автоматты басқару, реактивті қуатты компенсациялау, төмен шу және көп қабатты қауіпсіздікті қорғау оны электр станциялары, өнеркәсіптік тұтынушылар, университеттер мен ғылыми зертханалар үшін практикалық таңдау жасайды.

Бүкіл машинаның ішінара разряд индексі ≤5pC-ке жетеді, ал кірістірілген SF6 трансформаторы номиналды кернеуде тек ≤3pC ішінара разрядты жасайды. Мұндай тамаша оқшаулау өнімділігі оны ішінара разрядты тексеруге, зауыттық қабылдауды тексеруге, оқшаулауды тексеруге және әртүрлі жоғары кернеуді зерттеу тапсырмаларына өте ыңғайлы етеді.

Құрылымы

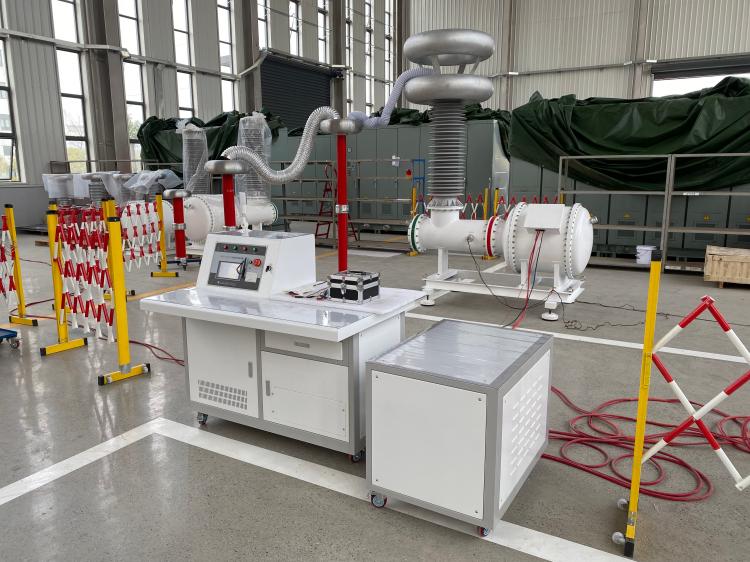

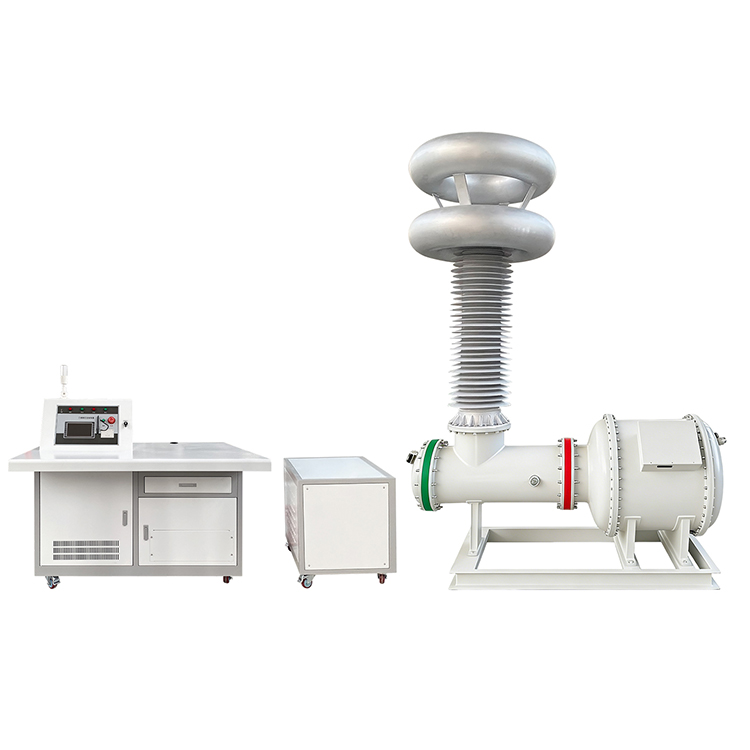

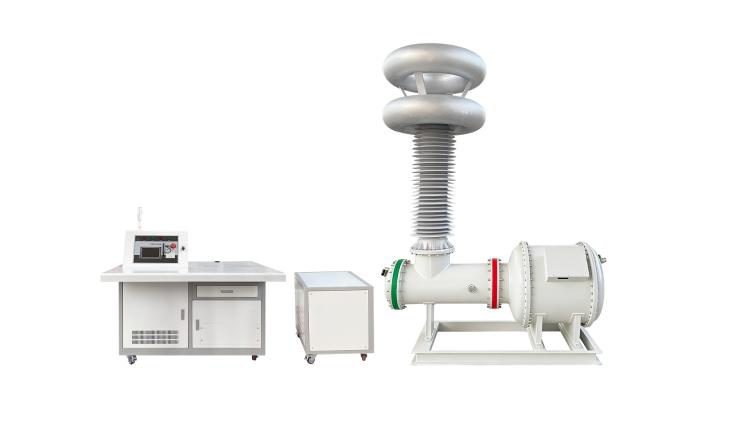

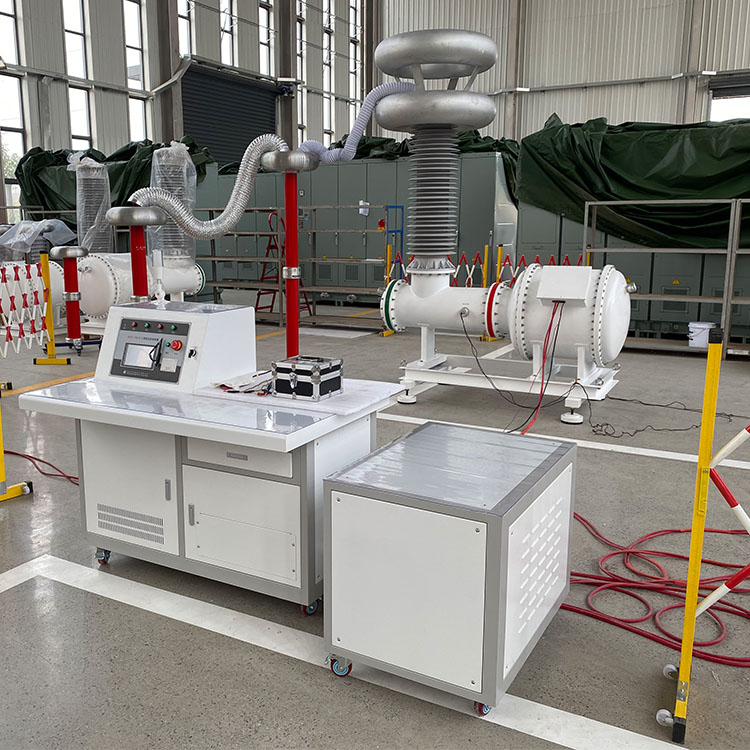

Толық пакетке SF6 оқшауланған сынақ трансформаторы, муфта конденсаторы, жоғары вольтты токты шектейтін реактор, төмен кернеуді компенсациялау реакторы, оқшаулау трансформаторы және толық автоматты басқару шкафы кіреді. Төмен кернеуді өтеу технологиясы кіріс қуатын тұтынуды 60%-ға дейін қысқартады, бұл сынақ тиімділігін айтарлықтай арттырады және қуат көзіне қойылатын талаптарды төмендетеді.

Бақылау

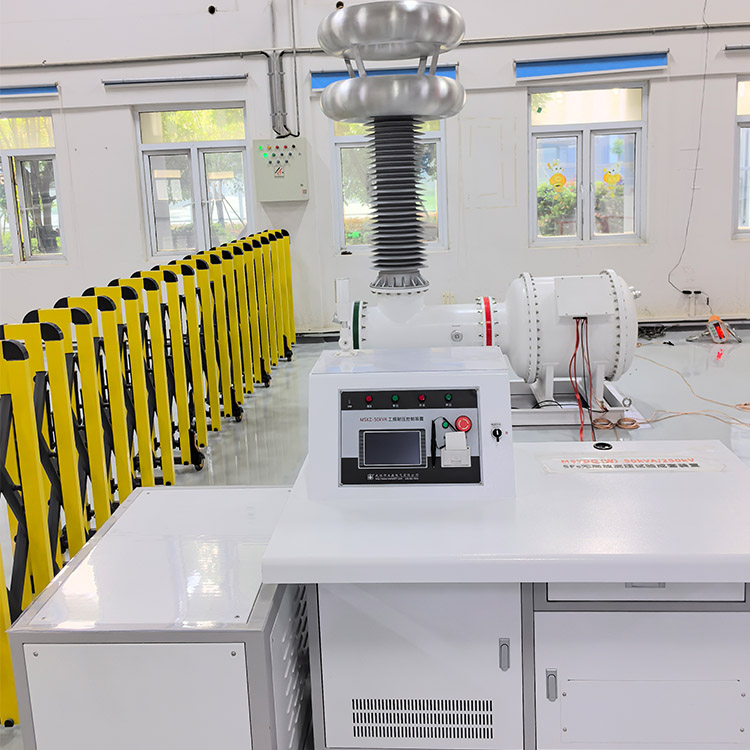

Жартылай разрядсыз айнымалы токқа төзімді кернеуді тексеру жүйесі автоматты және қолмен жұмыс режимдерін қолдайтын 7 дюймдік түсті сенсорлық экранды басқару блогымен жабдықталған. Операторлар бес бөлек кернеу сегментін орната алады, күшейту жылдамдығын реттей алады және уақытты еркін ұстай алады. Автоматты функциялар кернеуді көтеруді, компенсацияны ауыстыруды, уақытты, сынақтан кейін қысымды төмендетуді, деректерді сақтауды, жазбаларды іздеуді және сынақ есебін басып шығаруды қамтиды.

Қауіпсіздік

Тұрақты және қауіпсіз жұмысты қамтамасыз ету үшін жабдық толқын пішінінің 5%-дан төмен бұрмалануы және 65 дБ төмен жұмыс шуы бар тегіс синустық толқынды кернеуді шығарады. Асқын кернеу мен токтан қорғау механизмдері толық жабдықталған. Оның модульдік құрылымы 1200 кВ-қа дейінгі ультра жоғары кернеуді сынау үшін кеңейтілетін кейінгі жаңартуларды қолдайды.

Ерекше өзгешеліктері

1、SF6 газ оқшауланған трансформатор технологиясы

2, Майсыз дизайн, қоршаған ортаны ластамайды

3、Толық жүйенің ішінара разряд деңгейі ≤5pC

4、Трансформатордың ішінара разряд деңгейі ≤3pC

5、Номиналды шығыс кернеуі 250кВ дейін

6、Номиналды қуаты 50кВА

7、Реактивті қуатты компенсациялау кіріс токты 60%-ға дейін азайтады

8、Автоматты және қолмен тестілеу режимдері

9、Бес сатылы бағдарламаланатын кернеу мен уақыт параметрлері

10、Реттелетін кернеу рампасының жылдамдығы

11、кернеуді интеллектуалды реттеу және компенсациялау

12、Тарихи деректерді сақтау және есепті басып шығару

13, ≤5% бұрмалануымен тұрақты синусотолқын шығысы

14、Төмен жұмыс шуы ≤65дБ

15、Жоғары вольтты асқын кернеуден қорғау

16、Артық токтың асқын ағынынан қорғау

17、Жартылай зарядсыздану және айнымалы ток кернеуіне төзімділік сынағы үшін қолайлы

Қолданбалар

1、Трансформатордың айнымалы ток кернеуіне төзімділік сынағы

2, GIS ішінара разрядты сынау

3、Ажыратқыш құрылғыларды оқшаулауды сынау

4、жоғары вольтты кабельді сынау

5、Втулка сынағы

6、Оқшаулағышты сынау

7、Зауыттық қабылдау сынағы (FAT)

8、Жоғары вольтты зертханалық сынау

9、Электр жабдығының түрін сынау

10、Профилактикалық техникалық қызмет көрсету бағдарламалары

Weshine артықшылықтары

Weshine Electric - жоғары вольтты сынау жабдықтары мен ішінара разрядты өлшеу жүйелерінің кәсіби өндірушісі. Біздің VS-W сериялы ішінара разрядсыз айнымалы токқа төзімді кернеуді сынау жүйелері озық SF6 оқшаулау технологиясын, өте төмен ішінара разряд өнімділігін, интеллектуалды автоматтандыруды және сенімді қауіпсіздік қорғанысын біріктіреді. Талап етілетін зертханалық және далалық қолданбаларға арналған Weshine шешімдері тұтынушыларға сынақ дәлдігін жақсартуға, нормативтік талаптарға сәйкестікті қамтамасыз етуге және жабдықтың ұзақ мерзімді сенімділігін арттыруға көмектеседі.
