100кВ ішінара разрядталмаған айнымалы ток Hipot сынақ жүйесі

100кВ ішінара разрядсыз айнымалы ток Hipot сынақ жүйесі айнымалы токқа төзімділік кернеуін сынау және трансформаторлардың, тарату құрылғыларының, оқшаулағыштардың, кабельдердің, төлкелердің, ГАЖ жабдықтарының және басқа электрлік құрылғылардың ішінара разрядын анықтауға арналған кәсіби жоғары вольтты сынақ шешімі болып табылады.

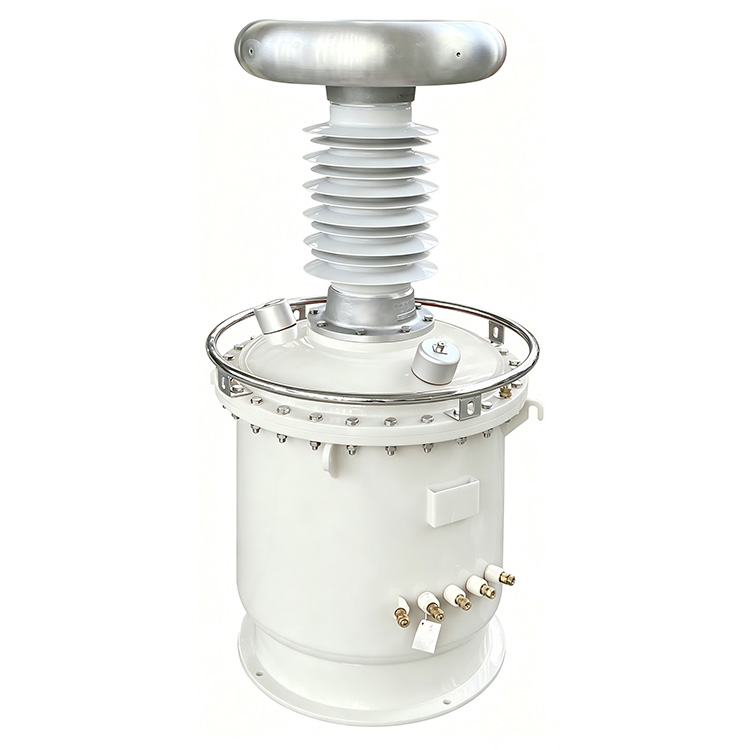

Жүйе дәстүрлі майға батырылған құрылымның орнына SF6 газ оқшауланған сынақ трансформаторын қабылдайды, ол майдың ластану қаупін жояды, сонымен бірге жабдық салмағын 20%-дан 60%-ға дейін айтарлықтай төмендетеді. Бұл трансформатор жоғары оқшаулаумен және ≤3pC PD деңгейіне жететін өте төмен ішінара разрядпен мақтана алады. Толық жүйе номиналды кернеуде жұмыс істегенде жалпы ішінара разрядты 5pC-ден жоғары ұстамайды.

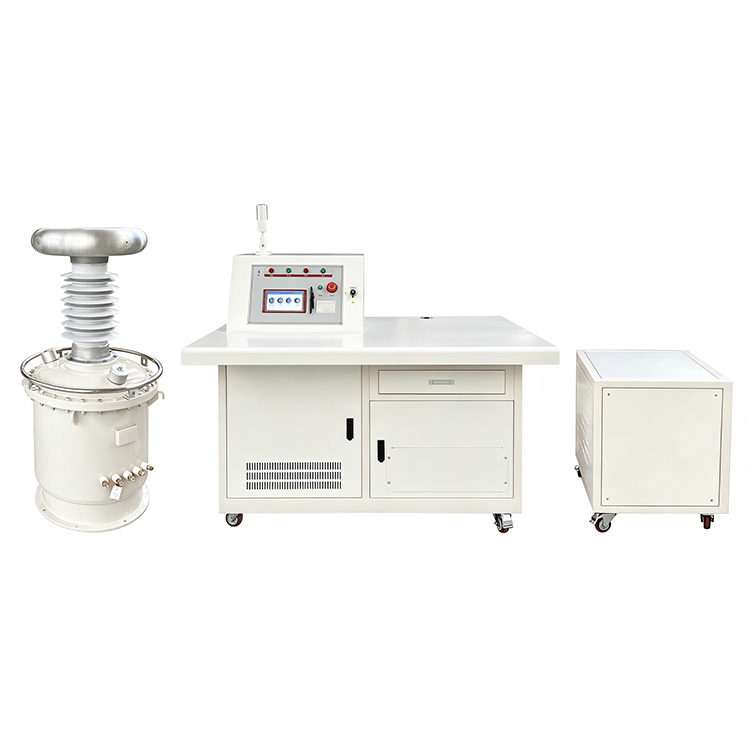

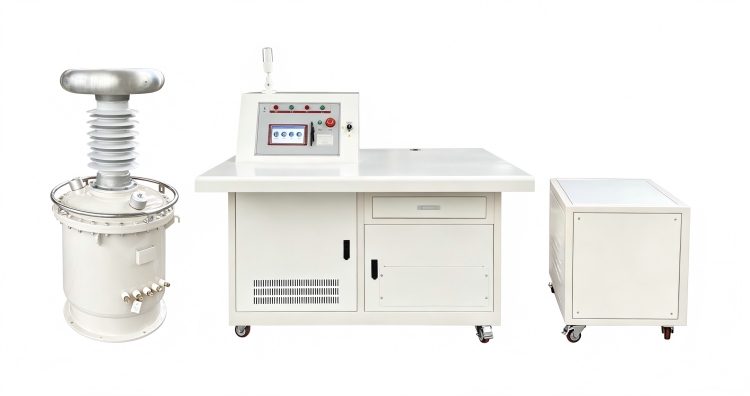

Бұл толық біріктірілген сынақ жүйесі жоғары вольтты сынақ трансформаторымен, ілінісу конденсаторымен, жоғары вольтты ток шектейтін реактормен, төмен кернеуді компенсациялау реакторымен, оқшаулау трансформаторымен, автоматты жұмыс консолімен, сондай-ақ компенсация шкафымен жинақталған. Оның кірістірілген төмен кернеуді өтеу құрылымы кіріс ток тұтынуын максимум 60%-ға тиімді төмендете алады, бұл энергия тиімділігін арттыруға және күнделікті жұмыс шығындарын азайтуға көмектеседі.

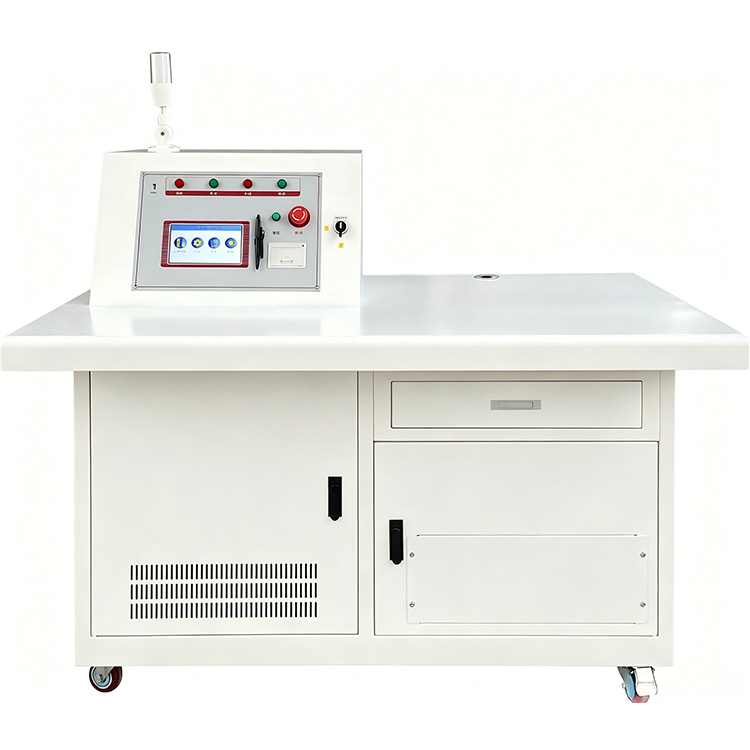

7 дюймдік түрлі-түсті сенсорлық экранды басқару консолімен жабдықталған жүйе автоматты және қолмен тексеру режимдерін қолдайды. Пайдаланушылар өз бетінше бес кернеу сатысына дейін, кернеу рампасының жылдамдығын конфигурациялай алады және сынақ ұзақтығына төтеп бере алады. Автоматты тестілеу функцияларына кернеуді арттыру, компенсацияны ауыстыру, уақытты, кернеуді азайту, деректерді сақтау және есептерді басып шығару кіреді, бұл сынақтың тиімділігі мен қайталану мүмкіндігін айтарлықтай жақсартады.

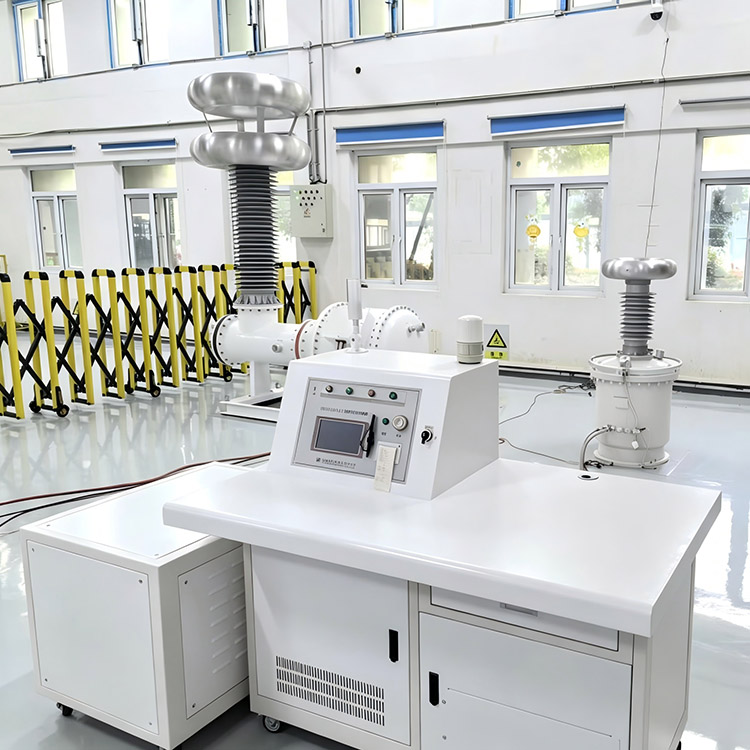

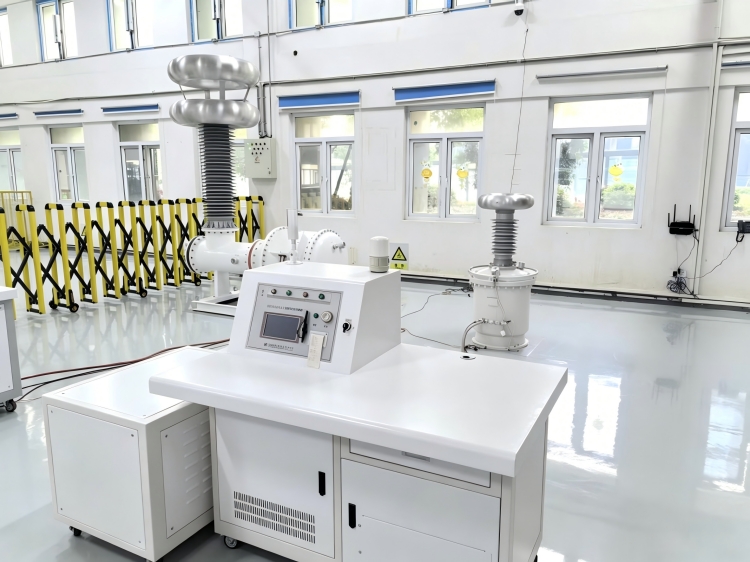

Жоғары вольтты зертханалар мен далалық сынақ қолданбаларына арналған жүйе толқын пішінінің 5%-дан аз бұрмалануымен тұрақты синусоидалы шығысты, төмен жұмыс шуын және шамадан тыс кернеу мен асқын ток жағдайларынан сенімді қорғанысты қамтамасыз етеді. Масштабталатын дизайн өнім сериясындағы ұқсас жүйелерге ультра жоғары вольтты сынау қолданбалары үшін 1200 кВ дейінгі кернеу көрсеткіштеріне қол жеткізуге мүмкіндік береді.

Өнім нұсқаулығы

Жүйе қалай жұмыс істейді

100 кВ ішінара разрядсыз айнымалы ток Hipot сынақ жүйесі SF6 оқшауланған сынақ трансформаторы арқылы тұрақты жоғары вольтты қуат жиілігі шығысын жасайды. Сынақ кезінде муфта конденсаторы мен өлшеу тізбегі ішінара разряд белсенділігін үздіксіз бақылайды, ал автоматты басқару жүйесі кернеуді көтеру, ұстап тұру және азайту процестерін басқарады.

Төмен вольтты компенсациялық реактор қажетті кіріс тогын азайту үшін жұмыс істейді, бұл энергия тиімділігін арттырады және қосылған қуат көзінің жүктемесін жеңілдетеді. Бүкіл жүйе кернеуді сынауды және ішінара разрядты өлшеуді бір уақытта жүргізуге қабілетті, сондықтан пайдаланушылар жоғары вольтты жабдықтың барлық түрлерінің оқшаулау көрсеткіштеріне мұқият бағалау жүргізе алады.

Ерекше өзгешеліктері

1, SF6 газды оқшауланған трансформатордың конструкциясы маймен ластанбаған

2、Жалпы жартылай разряд деңгейі ≤5pC

3、Трансформатордың ішінара разряд деңгейі ≤3pC

4、Номиналды шығыс кернеуі 100кВ дейін

5、Реактивті қуат өтемі бастапқы токты 60%-ға дейін азайтады

6、Автоматты және қолмен тестілеу режимдері

7、Бес сатылы бағдарламаланатын кернеу мен уақыт параметрлері

8, 0,5 кВ/с-тан 2,5 кВ/с-қа дейін реттелетін кернеу рампасының жылдамдығы

9、Автоматты компенсацияны ауыстыру және кернеуді реттеу

10、Тарихи деректерді сақтау және басып шығару функциялары

11、Жоғары дәлдіктегі кернеуді өлшеу

12, ≤5% бұрмаланатын тұрақты синусотолқын шығысы

13、Төмен шу жұмысы ≤65дБ

14、Толық асқын кернеуден және асқын токтан қорғау

15、Жартылай разрядқа және айнымалы токқа төзімді кернеуді тексеруге жарамды

Қолданба өрістері

1、Электрмен жабдықтау компаниялары

Трансформаторлардың, тарату құрылғыларының, ГАЖ жабдығының, кабельдердің және қосалқы станция аппараттарының оқшаулауын әдеттегі сынау және ішінара разрядты бағалау үшін қолданылады.

2、Жоғары вольтты зертханалар

Түрді сынау, зауыттық қабылдау сынағы және өте төмен ішінара разряд өнімділігін қажет ететін зерттеу жобалары үшін қолайлы.

3, Трансформатор өндірушілері

Қуат және тарату трансформаторларының сапасын бақылау, оқшаулауды тексеру және соңғы зауыттық сынау үшін қолданылады.

4、Университеттер және ғылыми-зерттеу институттары

Жоғары вольтты инженерлік білім беруді, оқшаулауды зерттеуді және алдыңғы қатарлы электрлік сынақ жобаларын қолдайды.

5、Өнеркәсіптік және тау-кен кәсіпорындары

Маңызды электр жабдықтары үшін профилактикалық қызмет көрсету сынақтарын және оқшаулау жағдайын бағалауды қамтамасыз етеді.

Типтік сынақ элементтері

1、Трансформатордың айнымалы ток кернеуіне төзімділік сынағы

2, GIS ішінара разрядты сынау

3、жоғары вольтты тарату құрылғыларын сынау

4、Қуат кабелінің оқшаулауын тексеру

5, Оқшаулағыш пен втулканы сынау

6、Электр жабдығын зауыттық қабылдау сынағы

7、Жоғары вольтты зертханалық зерттеулер

8、Профилактикалық техникалық қызмет көрсету бағдарламалары

Weshine артықшылықтары

Weshine Electric жоғары вольтты сынау құралдарын, сондай-ақ ішінара разрядты өлшеу жүйелерін әзірлеуге және өндіруге бағытталған. SF6 газ оқшаулауы бар айнымалы токқа төзімді кернеуді сынау қондырғылары өте төмен ішінара разрядты, ақылды автоматты жұмысты, қуатты үнемдейтін өтемақы технологиясын және сенімді қауіпсіздікті қорғау модульдерін ұсынады. Зертханаларда да, жұмыс орындарында да қатаң сынақ тапсырмаларын орындау үшін жасалған Weshine компаниясының барлық шешімдері клиенттерге оқшаулау өнімділігін дәл тексеруге, тиісті салалық стандарттарға сәйкес келуге және жоғары вольтты жабдықтың тұрақты ұзақ мерзімді жұмысын қамтамасыз етуге көмектеседі.

Біздің 100 кВ ішінара разрядсыз айнымалы ток Hipot сынақ жүйесі сіздің барлық жоғары вольтты оқшаулау сынағы мен ішінара разрядты бақылау талаптарын толығымен қанағаттандыра алады. Жеке шешімдер, егжей-тегжейлі техникалық деректер және бәсекеге қабілетті баға ұсыныстары үшін кез келген уақытта біздің командаға хабарласыңыз.
