Ультра төмен жиілікті жоғары вольтты генератор

Қытайдағы кәсіпқой өндіруші ретінде Weishine сізге жоғары сапалы ультра төмен жиілікті жоғары вольтты генераторды ұсынғысы келеді, ол  кәдімгі қуат жиілігін сынау жабдығы шамадан тыс қуатты қажет ететін айнымалы токтың электр оқшаулауын сынауға арналған. Оқшаулауды профилактикалық сынау кезінде жоғары вольтты төзімділікті сынау жабдықтың оқшаулауы көрсетілген сынақ кернеуіне қауіпсіз түрде төтеп бере алатынын тексерудің маңызды әдістерінің бірі болып табылады. XLPE қуат кабельдері, қуат конденсаторлары, үлкен генераторлар және қозғалтқыштар сияқты үлкен сыйымдылықты сынақ нысандары үшін 50 Гц айнымалы токқа төзімділік сынағы жиі үлкен сынақ трансформаторын немесе резонанстық сынақ жинағын қажет етеді. 0,1 Гц ультра төмен жиілікті сынақ жүйесі қажетті сынақ қуатын азайтады және далалық сынақтарды практикалық етеді. Ықшам және портативті дизайн далалық инженерлік топтар үшін жалпы сатып алу құнын төмендетеді.

Сынақ блогы басқарылатын ультра төмен жиілікті айнымалы ток жоғары кернеуін жасайды. Қол жетімді шығыс жиіліктері: 0,1 Гц, 0,05 Гц, 0,02 Гц және 0,01 Гц. Төменгі жиілік аспапқа үлкен сыйымдылық жүктемелерін сынауға мүмкіндік береді, бұл ретте сынақ жабдығының өлшемін және қуат сұранысын басқаруға болады. Нұсқаулыққа сәйкес жүйе әсіресе үлкен эквивалентті сыйымдылығы бар электр жабдықтарына, соның ішінде қуат кабельдерін, конденсаторларды, орташа және үлкен генераторларды, қозғалтқыштарды қамтиды.

Өнімнің құрамдас бөліктері

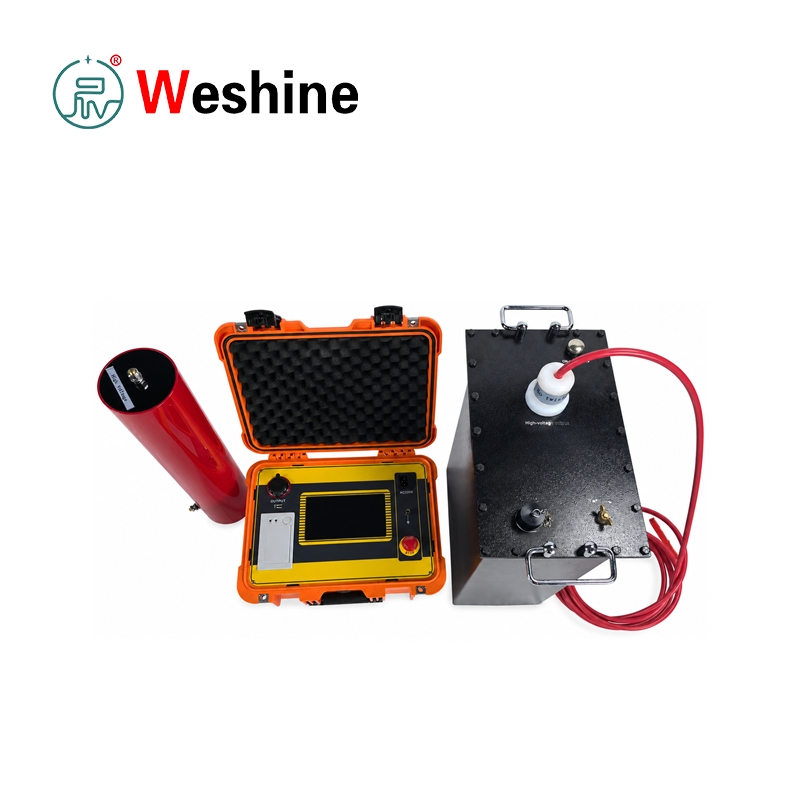

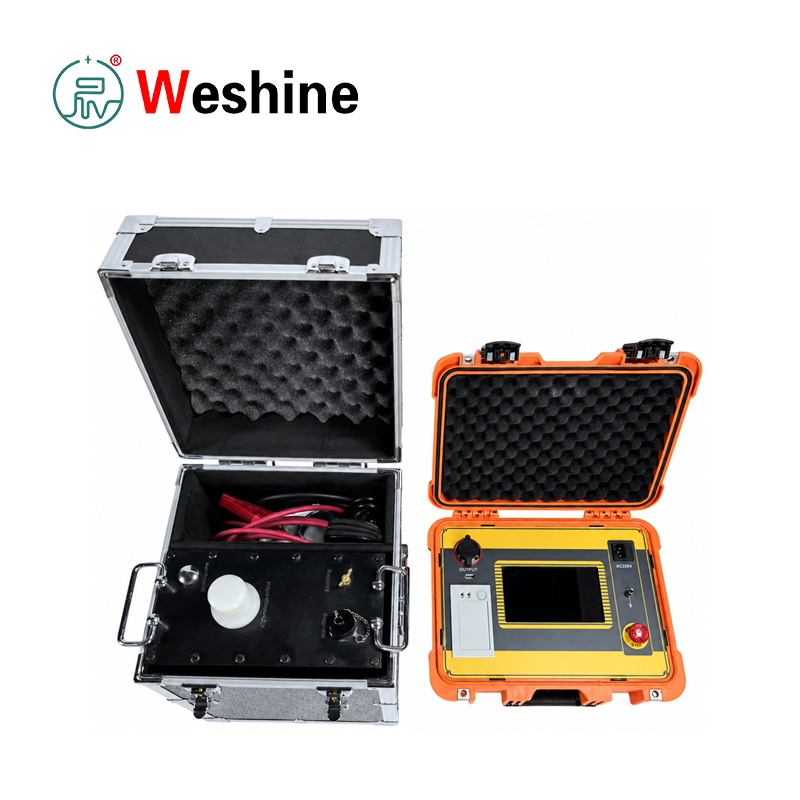

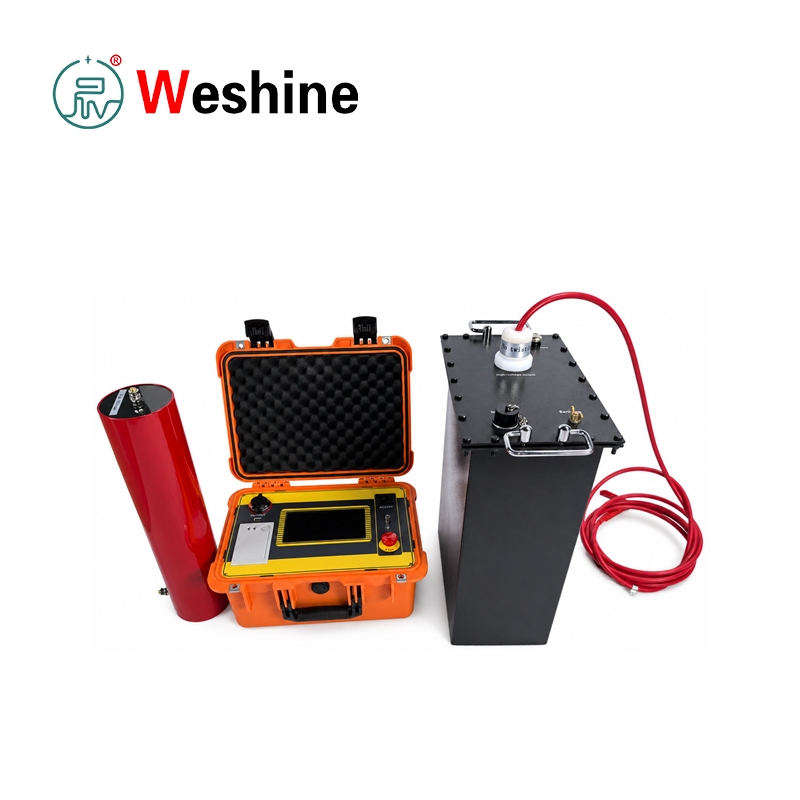

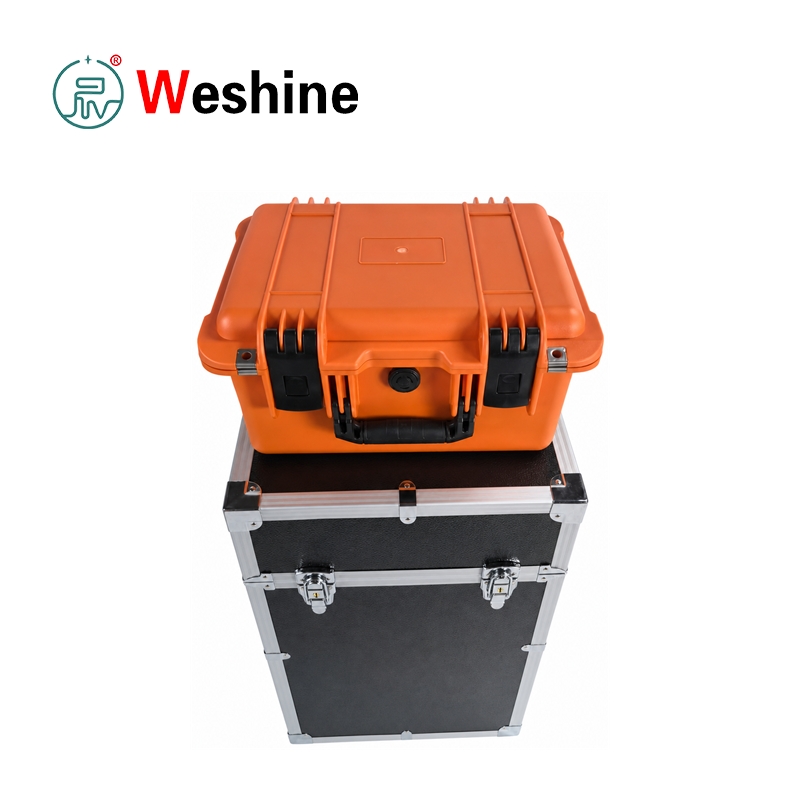

Жүйе екі негізгі бөліктен тұрады: контроллер және жоғары вольтты күшейткіш.

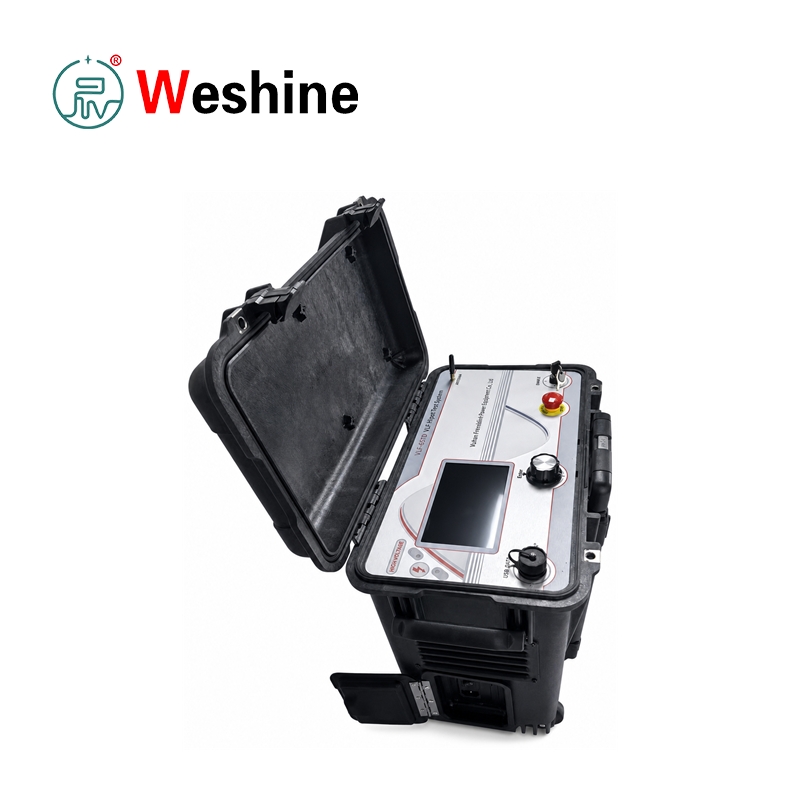

Контроллерде 7 дюймдік сыйымдылық сенсорлық экран, қуат қосқышы, айнымалы ток 220 В кірісі, жерге қосу терминалы, USB байланыс порты, принтер және апаттық тоқтату түймесі бар.

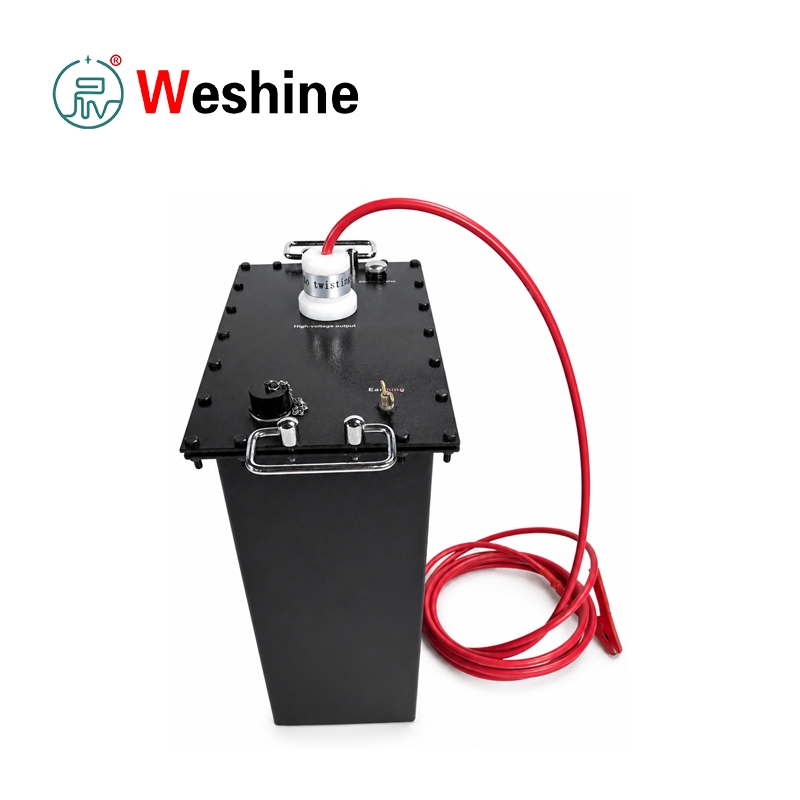

Күшейткіш жоғары вольтты шығысты шығарады және берілген төмен вольтты басқару кабелі арқылы контроллерге қосылады. Жоғары вольтты шығыс сынақ объектісіне берілген жоғары вольтты кабельді және жерге қосу керек-жарақтарын пайдаланып қосылады.

Жұмыс автоматтандырылған

Сымдарды өткізгеннен кейін пайдаланушы сенсорлық экранда шығыс жиілігін, сынақ ұзақтығын, сынақ кернеуін, жоғары вольтты жағындағы асқын ток шегін және асқын кернеу шегін орнатады. Сынақ басталған кезде аспап жүктемені өзін-өзі тексеруді, кернеудің автоматты жоғарылауын, тұрақты амплитудалық шығысты, уақытты, қалыпты өшіруді және автоматты разрядты орындайды. Құрал таймер арқылы немесе қолмен тоқтату арқылы тоқтай алады. Ол сондай-ақ шамадан тыс кернеу мен токтан қорғау арқылы қалыпты өшіруден қорғауды қамтамасыз етеді.

Бұл ультра төмен жиілікті жоғары вольтты генератор жоғары вольтты және төмен вольтты жабық контурлы теріс кері байланысты басқаруды қабылдайды. Нұсқаулық шығыстың сыйымдылық жоғарылау әсерін тудырмайтынын айтады. Бірнеше қорғаныс функцияларына асқын кернеуден қорғау, жоғары вольтты жағынан асқын ток қорғанысы және төмен вольтты жағынан асқын ток қорғанысы кіреді, қорғаныс әрекетінің уақыты 10 мс аспайды. Контроллер мен жоғары вольтты генератор төмен вольтты басқару арқылы қосылады, ал оптикалық басқару қауіпсіз жұмыс үшін пайдаланылады. Тұрақты аппараттық дизайн, ұзақ мерзімді жобаны пайдалану және қайталанатын сынақтар үшін ұзақ қызмет ету мерзімі.

Сынақ нәтижелерін сынақ есебі ретінде тікелей басып шығаруға болады. Тарихи деректер қалыпты таймер тоқтағаннан, қолмен тоқтатудан, асқын кернеуден қорғауды тоқтатудан немесе асқын токтан қорғауды тоқтатудан кейін автоматты түрде сақталады. Құрал 64 өлшем жазбасына дейін сақтай алады; сақтау шегінен асқанда ескі жазбалар автоматты түрде жойылады. Сондай-ақ жүйе күн мен уақытты орнатуды, қытай және ағылшын тіліндегі интерфейсті ауыстыруды, автоматты сақтауды, автоматты басып шығаруды және жоғарғы басқару бағдарламалық құралымен USB байланысын қолдайды.

Сынақ жабдығы DL/T 849.4-2004, Ультра төмен жиілікті жоғары вольтты генераторларға арналған жалпы техникалық шарттарға сәйкес келеді. Нұсқаулық сонымен қатар 35 кВ және одан төмен XLPE оқшауланған қуат кабельдері үшін 0,1 Гц VLF сынақ әдісіне сілтеме жасайды. Өрісті пайдалану кезінде сынақ нысанының сыйымдылығы таңдалған аспап конфигурациясының номиналды сыйымдылық жүктемесінен аспауы керек. Сынақ объектісінің сыйымдылығы 0,05 мкФ төмен болса, қалыпты шығысты қолдау үшін қосалқы 0,05 мкФ конденсаторды параллель қосуға болады.

Өнім параметрі

Өнім нұсқаулығы

VLF сынақ құрылғысының жұмыс принципі

Портативті VLF сынақ құрылғысы 50 Гц қуат жиілігіне төзімділік сынағы ультра төмен жиілікті айнымалы ток сынағымен ауыстыру арқылы жұмыс істейді.

Сыйымдылықты сынақ объектілері үшін ток жиілікке, сыйымдылыққа және кернеуге пропорционал. Жиілікті 0,1 Гц немесе одан төменге дейін азайту арқылы айнымалы ток оқшаулауын сынаудың практикалық мақсатын сақтай отырып, қажетті сынақ қуат сыйымдылығы айтарлықтай азаяды.

Сынақ алдында жабдықты қосу

Сынақ алдында мыналарды қосыңыз:

нұсқаулықтағы электр схемасына сәйкес.

Жерге қосу терминалы жерге қосылуы керек. Айнымалы ток кірісі 220 В, 50 Гц қуат көзіне қосылған.

Егер портативті генератор пайдаланылса, генератордың шығыс кернеуі мен жиілігі тұрақты болуы керек.

Параметрлерді орнату және сынақты дайындау

Контроллерді қосыңыз және параметрді орнату экранына кіріңіз.

Келесі параметрлерді орнатыңыз:

Қолжетімді жиіліктер мыналарды қамтиды:

Сынақ ұзақтығын 0-ден 99 минутқа дейін орнатуға болады.

Құрал көрсеткен кернеу мен ток мәндері ең жоғары мәндер болып табылады.

Автоматты сынақ процесі

Бастау түймесін басқаннан кейін құрал өзін-өзі тексеруді орындайды.

Тестілеу процесі мыналарды қамтиды:

1. Өзін-өзі тексеруді жүктеңіз
2. Автоматты кернеудің жоғарылауы
3. Тұрақты амплитудалық шығыс
4. Уақытқа төтеп беру
5. Автоматты түрде өшіру және босату

Жүктеме анықталмаса, контроллер жүктемесіз ескертуді көрсетеді.

Белгіленген кернеуге жеткеннен кейін құрал тұрақты амплитудалық шығысты сақтайды және төзімділік уақытын анықтау процесін бастайды.

Белгіленген уақытқа жеткенде, жүйе жоғары вольтты шығысты тоқтатады және сынақ нысанын автоматты түрде разрядтайды.

Өшіру режимдері және деректерді басқару

Құрал мыналарды қолдайды:

Қалыпты өшіру

Қалыпты өшіру

Әрбір өшіру режимінде сынақ деректері тарихи деректер ретінде сақталады.

Пайдаланушылар:

Кабельді сынау жөніндегі нұсқаулық

Кабельді сынау үшін:

1. Сынақ алдында кабельге қосылған барлық электр жабдығын ажыратыңыз.
2. Мегаомметрмен оқшаулау кедергісін өлшеңіз.
3. VLF төзімділігін тексеруді оқшаулауды тексеру рұқсат етілгеннен кейін ғана орындаңыз.

Нұсқаулық мыналарды анықтайды:

Сынақ ұзақтығы:

Синхронды қозғалтқышты сынау жөніндегі нұсқаулық

Синхронды қозғалтқышты сынау үшін нұсқаулықта кезең-кезеңмен сынау ұсынылады.

Тестілеу әдісі:

Сынақ уақыты әдетте қуат жиілігіне төзімділік сынағымен бірдей, әдетте:

Тестілеу кезінде операторлар мыналарды сақтауы керек:

Сынақтан кейін қауіпсіз разряд

Өшіргеннен кейін, кез келген кабельдерді алмас бұрын сынақ нысанын толығымен босату үшін разряд штангасын пайдаланыңыз.

Бұл қадам, әсіресе сыйымдылығы бар жабдық үшін өте маңызды, мысалы:

Ерекше өзгешеліктері

1．0,1 Гц ультра төмен жиілікті айнымалы токтың төзімділігін тексеруді қолдайды.

2．0,05 Гц, 0,02 Гц және 0,01 Гц шығыс жиілігін таңдауды қолдайды.

3．Автоматты кернеу көтерілуін, тұрақты амплитудалық шығысты, уақытты, өшіруді және разрядты қамтамасыз етеді.

4．Жоғары вольтты шығыс пен сынақ тогын ең жоғары мәндер ретінде өлшейді және көрсетеді.

5．Жоғары вольтты шығыс үшін асқын кернеуден қорғауды қамтамасыз етеді.

6．Жоғары вольтты бүйірлік және төмен вольтты жағынан асқын токтан қорғауды қамтамасыз етеді.

7．Кернеу немесе ток белгіленген шектен асқанда шығысты автоматты түрде өшіреді.

8．Қорғау әрекетінің уақыты 10 мс аспайды.

9．7 дюймдік сыйымдылық сенсорлық экран жұмысын қамтамасыз етеді.

10．Сенсорлық экранда сынақ деректері мен шығыс толқын пішінін көрсетеді.

11．64 жазбаға дейін автоматты тарихи деректерді сақтауды қамтиды.

12．Сынақ есебін басып шығару үшін кірістірілген принтерді қамтамасыз етеді.

13．Жоғарғы басқару бағдарламалық құралымен USB байланысын қолдайды.

14．Қытай және ағылшын тіліндегі интерфейсті ауыстыруды қамтиды.

15．Тұйық циклды жоғары вольтты және төмен вольтты теріс кері байланысты басқаруды қамтамасыз етеді.

16．Айнымалы токтың сыйымдылығы үлкен сынақ объектілерін сынауға төзімділігін қолдайды.

17．Сынақтан кейінгі қауіпсіз разрядқа арналған разряд штангасы мен жерге қосу кабелін қамтиды.

18．Контроллерде авариялық тоқтату түймешігін қамтамасыз етеді.

19.Ішкі және сыртқы жұмысты қолдайды.

20．Кіші сыйымдылықты сынақ нысандары үшін өтемақы конденсаторын қамтиды.

Қолдану сценарийлері

Power Utilities

Электр желілері VLF сынақ жабдығын профилактикалық қызмет көрсету және қабылдау сынағы кезінде орташа вольтты қуат кабельдерін, үлкен қозғалтқыштарды, генераторларды, конденсаторларды және басқа да үлкен сыйымдылықты электр жабдығын сынақтан өткізу үшін пайдаланады.

Трансформатор өндірушілері

Трансформаторлар мен электр жабдықтарын өндірушілер сынақ жинағын үлкен сыйымдылықты оқшаулау жүйелері төмендетілген жиілікте айнымалы токқа төзімділікті тексеруді қажет ететін сынақ аймақтарында пайдалана алады.

Электр станциялары

Электр станциялары генератордың статор орамдарын, үлкен қозғалтқыштарды, станцияның қызмет көрсету кабельдерін және онымен байланысты оқшаулау жүйелерін іске қосу, күрделі жөндеу және ағымдағы техникалық қызмет көрсету кезінде төзімді сынау үшін пайдаланады.

Темір жолдар

Темір жолды электрмен жабдықтау жүйелерінде орташа вольтты кабельдер мен айналмалы жабдық қолданылады. Сынақ бөлігі жоспарланған техникалық қызмет көрсету үзілістері кезінде далалық төзімділік сынауына қолдау көрсетеді.

Өнеркәсіптік зауыттар

Тау-кен, мұнай-химия, болат және өңдеу зауыттары сияқты өнеркәсіптік нысандар электр қуатын тарату жүйелерінде кабель және мотор оқшаулауын сынау үшін құралды пайдалана алады.

Университеттер

Университеттер мен оқу орталықтары VLF төзімділігін сынау принциптерін, сыйымдылықты токты есептеуді, кабельді сынау процедураларын және жоғары вольтты қауіпсіздік тәжірибесін оқыту үшін жүйені пайдалана алады.

Сынақ зертханалары

Жоғары вольтты зертханалар бақыланатын ультра төмен жиілікті кернеуді қажет ететін сыйымдылық сынақ нысандарын, кабель үлгілерін, қозғалтқыштарды және оқшаулау жүйелерін сынауға төтеп беретін айнымалы ток үшін Ультра төмен жиілікті жоғары вольтты генераторға сене алады.

Кабельге техникалық қызмет көрсету

Кабельге техникалық қызмет көрсету топтары орнату немесе жөндеуден кейін XLPE кабелін қабылдау сынақтары, профилактикалық сынақтар, ақауларды бақылау және оқшаулауды тексеру үшін сынақ құрылғысын пайдаланады.

Қолданбалар

1．0,1 Гц VLF айнымалы токқа төзімділік сынағы.

2．XLPE қуат кабелі сынаққа төзімді.

3．35 кВ және одан төмен кабельді оқшаулауды сынау.

4．Қуат конденсаторының сынаққа төзімділігі.

5．Орта және үлкен генераторды оқшаулауды сынау.

6．Мотор статорының орамасының төзімділігін сынау.

7. Кабельді тапсыру сынағы.

8．Кабельдік профилактикалық қызмет көрсету сынағы.

9．Үлкен сыйымдылықты жабдықты оқшаулауды тексеру.

10．Өріс айнымалы токқа төзімділік сынағы төмендетілген сынақ қуатымен.

11. Автоматты уақытты жоғары вольтты сынау.

12．Асқын кернеу мен асқын токтан қорғалған төзімділік сынағы.

13.Тарихи сынақ жазбасын сақтау.

14.Басып шығарылған сынақ есебін жасау.

15. Қуат беру алдында оқшаулау күйін тексеру.

Тұтынушы жағдайы

Өнеркәсіп: Кабельдік қызмет көрсету мердігері.

Ақаулық: Жаңадан орнатылған орташа вольтты XLPE кабелінде қабылдау сынақтарын орындау үшін техникалық қызмет көрсету жөніндегі мердігер қажет. Кәдімгі қуатты жиіліктегі айнымалы токқа төзімді жабдықты тасымалдау қиын болды және кабель сыйымдылығына байланысты жоғары қуат сыйымдылығын қажет етті. Командаға далалық кабельді сынауға жарамды айнымалы токқа төзімді портативті шешім қажет болды.

Тестілеу процесі: Техниктер кабельге қосылған барлық жабдықты ажыратып, алдымен әрбір фазаны мегаомметрмен тексерді. Қолайлы оқшаулау кедергісін растағаннан кейін олар контроллерді, күшейткішті, жоғары вольтты шығыс кабелін, жерге қосу кабелін және сынақ сымдарына сәйкес разряд штангасын жалғады. Сынақ кернеуі кабель фазасының кернеуіне сәйкес орнатылды, ал артық ток мәні кабель сыйымдылығынан, сынақ жиілігінен және кернеуінен есептелді. Топ 0,1 Гц шығысын таңдап, қажетті сынақ ұзақтығын орнатып, кернеуді автоматты түрде көтеруді бастады.

Нәтиже: Құрал кернеуді автоматты түрде көтеруді, тұрақты амплитудалық шығысты, уақытты, өшіруді және разрядты аяқтады. Төзімділік кезеңінде деструктивті разряд, қалыптан тыс дыбыс, түтін, иіс, тұрақсыз кернеу немесе қалыптан тыс ток байқалмады. Сынақ деректері жоба жазбасы үшін сақталды және басып шығарылды.

Артықшылықтары: Мердігер кішірек және практикалық өріс жүйесімен кабельдік айнымалы токқа төзімділік сынағын аяқтады. Автоматты қорғау, уақытты анықтау, босату, сақтау және басып шығару қолмен жұмыс істеуді азайтуға және сынақ құжаттамасын жақсартуға көмектесті.

Жиі қойылатын сұрақтар

Ультра төмен жиілікті жоғары вольтты генератор не үшін қолданылады? Ол үлкен сыйымдылықты электр жабдықтарын, әсіресе қуат кабельдерін, қуат конденсаторларын, генераторларды және қозғалтқыштарды VLF айнымалы токқа төзімді сынау үшін қолданылады.

Неліктен 50 Гц айнымалы токқа төзімділік сынағының орнына 0,1 Гц VLF тестін пайдалану керек? Үлкен сыйымдылықты сынақ объектілері 50 Гц жиілікте жоғары токты қажет етеді. Сынақ жиілігін 0,1 Гц-ке дейін азайту қажетті сынақ сыйымдылығын айтарлықтай төмендетеді, бұл өрістегі айнымалы токтың сынаққа төтеп беруін практикалық етеді.

Қандай шығыс жиіліктері бар? Сынақ бөлігі 0,1 Гц, 0,05 Гц, 0,02 Гц және 0,01 Гц шығыс жиілігі параметрлерін қолдайды.

Максималды сыйымдылық жүктемесі қандай? Максималды жүктеме 0,1 Гц жиілікте 0,5 мкФ, 0,05 Гц жиілікте 1,1 мкФ, 0,02 Гц жиілікте 2,2 мкФ және 0,01 Гц жиілікте 5,5 мкФ.

Қандай қорғаныс функциялары кіреді? Құрал асқын кернеуден қорғауды, жоғары вольтты жағынан асқын токтан қорғауды, төмен вольтты жағынан асқын токты қорғауды, авариялық тоқтатуды және өшірілгеннен кейін автоматты разрядты қамтиды.

Сынақ сынақ есептерін басып шығара алады ма? Иә. Кірістірілген принтер экранда көрсетілген ағымдағы сынақ деректерін және тарихи деректерді басып шығара алады.

Қанша тарихи жазбаларды сақтауға болады? Құрал 64 тарихи сынақ жазбасын сақтай алады. Соңғы 64-тен асқан жазбалар автоматты түрде жойылады.

Тестілеуден кейін қандай қауіпсіздік шаралары қажет? Өшіргеннен кейін, кез келген кабельдерді алмас бұрын сынақ нысанын толығымен босату үшін разряд штангасын пайдаланыңыз. Жоғары вольтты сынауды жоғары вольтты қауіпсіздік шараларын сақтай отырып, тек оқытылған персонал орындауы керек.
