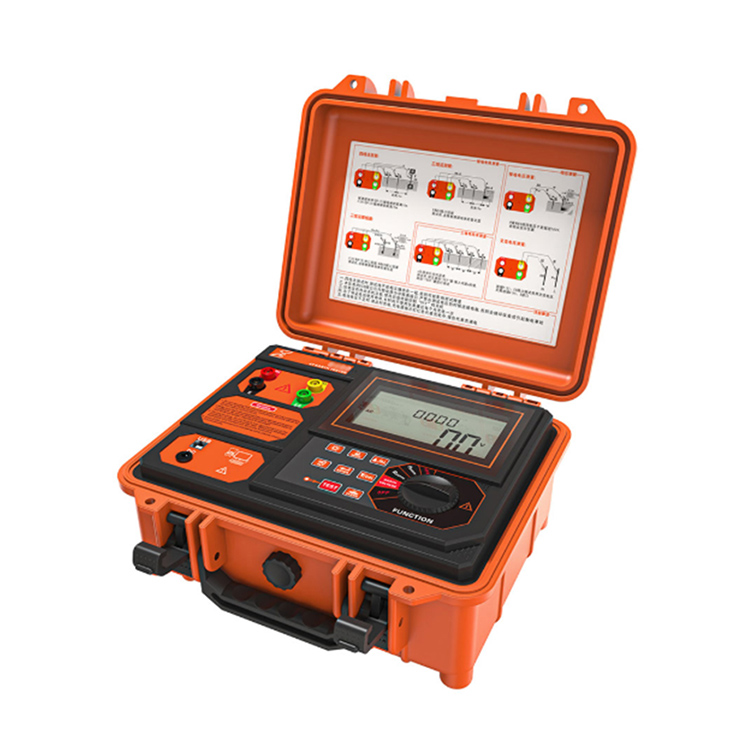

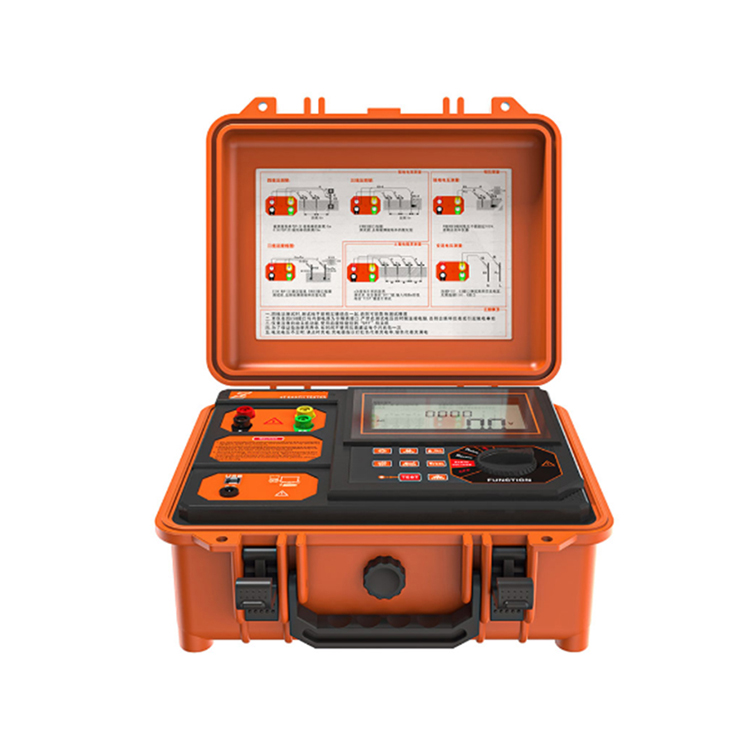

VS-3001 сандық жерге кедергісін тексеру құралы

VS-3001 жерге тұйықталу кедергісін және топырақтың кедергісін сынау құрылғысы найзағайдан қорғайтын жерге тұйықталу кедергісін сынаудың жаңа стандартымен бірге жерге тұйықтау кедергісін, топырақтың кедергісін, жерге қосу кернеуін және айнымалы ток кернеуін орнында өлшеу үшін арнайы әзірленген және жасалған. Сынақ тогы 20 мА дейін. Сандық және микро өңдеу технологиясы, дәлме-дәл 4-сымды әдіс, 3-сымды әдіс және жерге қосу кедергісін өлшеудің қарапайым 2-сымды әдісі, FFT (Fast Furier Transform) технологиясын, AFC (Автоматты жиілікті басқару) технологиясын импорттау, кедергілерді автоматты түрде анықтау және өлшеу жиілігін таңдау, кедергі жасау Соққынды азайту және дәлірек жерге қарсылық мәнін қамтамасыз ету. Оның кедергіге қарсы бірегей қабілеті мен қоршаған ортаға бейімделу қабілеті бар және ұзақ мерзімді өлшеудің жоғары дәлдігін, жоғары тұрақтылығын және жоғары сенімділігін қамтамасыз ететін қайталанатын сынақтардың жақсы консистенциясы бар. Ол электр қуатының, телекоммуникацияның, метеорологияның, мұнай кәсіпшілігінің, құрылыстың, найзағайдан қорғаудың және өнеркәсіптік электр жабдықтарының жерге тұйықтау кедергісін, топырақтың кедергісін, жерге қосу кернеуін және айнымалы ток кернеуін өлшеуде кеңінен қолданылады.

VS-3001 жерге тұйықталуға төзімділік пен топырақтың меншікті кедергісін сынаушы, сонымен қатар дәл жерге тұйықталу кедергісін сынаушы, төрт сымды жерге тұйықталу кедергісін сынаушы, екі-үш-төрт сымды жерге тұйықталу кедергісін сынаушы, топырақтың меншікті кедергісін сынаушы ретінде белгілі, негізгі құрылғыдан, деректер бағдарламалық құралынан, сынақ сызығынан, көмекші жерге таяқшалардан, байланыс желілерінен және т.б. тұрады. бір реттік бүрку үшін жаңа композициялық толтырғыштарды қосу , төмен тығыздық, беріктік, қаттылық, қаттылық, тозуға төзімділік, ыстыққа төзімділік, оқшаулау өнімділігі жоғарырақ, оның қорап корпусы шамамен 200 кг қысымға төтеп бере алады, әртүрлі экологиялық сынақтарда жоғары дәлдікті, жоғары тұрақтылықты және жоғары сенімділікті қамтамасыз етеді. Хосттың үлкен СКД дисплейі, артқы жарығы және штрих-графигі бар, бір қарағанда анық көрінеді. Сонымен бірге ол деректердің 300 жиынын сақтай алады және тарихи деректерді оқу, қарау, сақтау, есеп беру және басып шығару функциялары деректерді бағдарламалық қамтамасыз ету арқылы жүзеге асырылуы мүмкін.

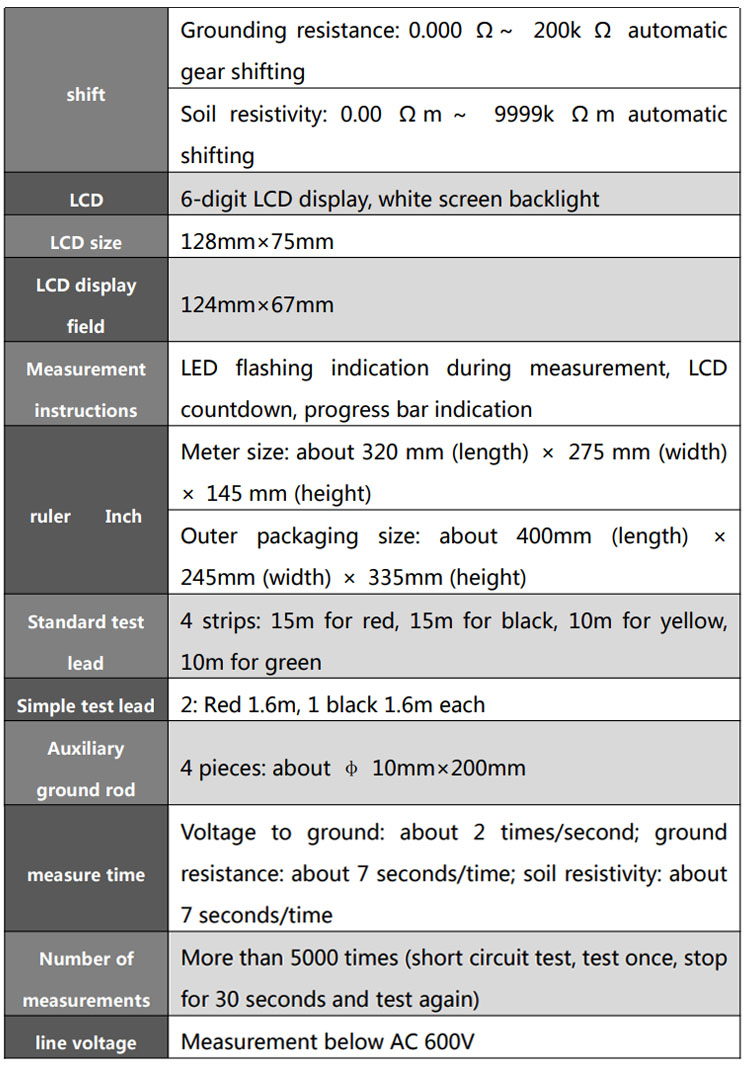

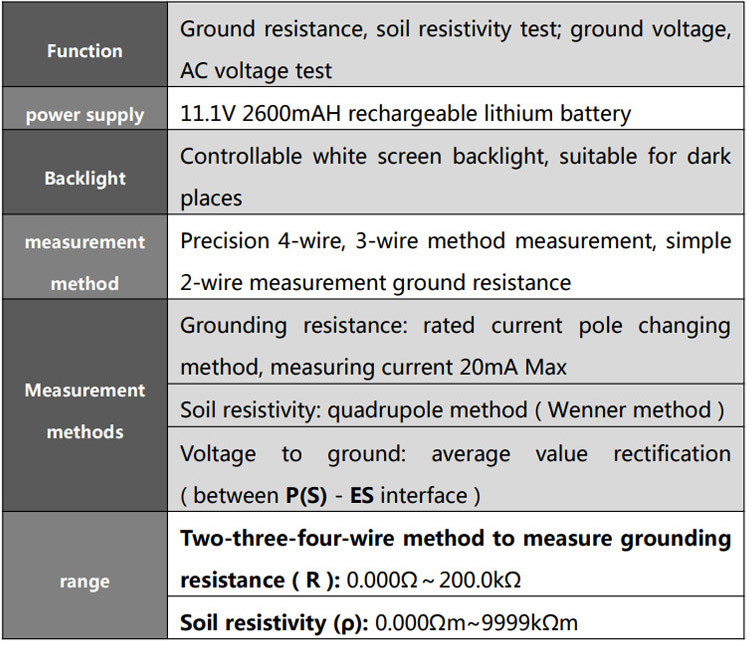

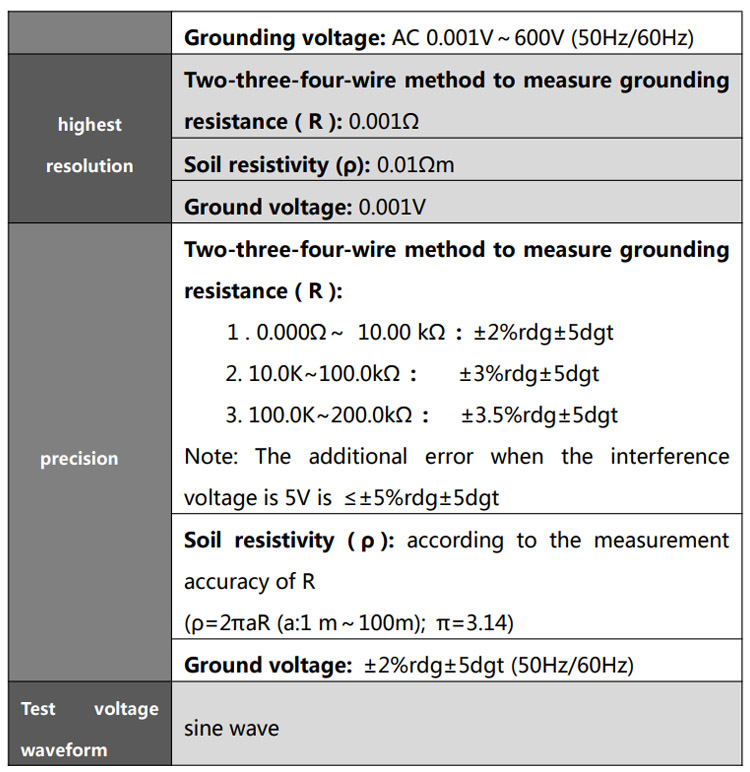

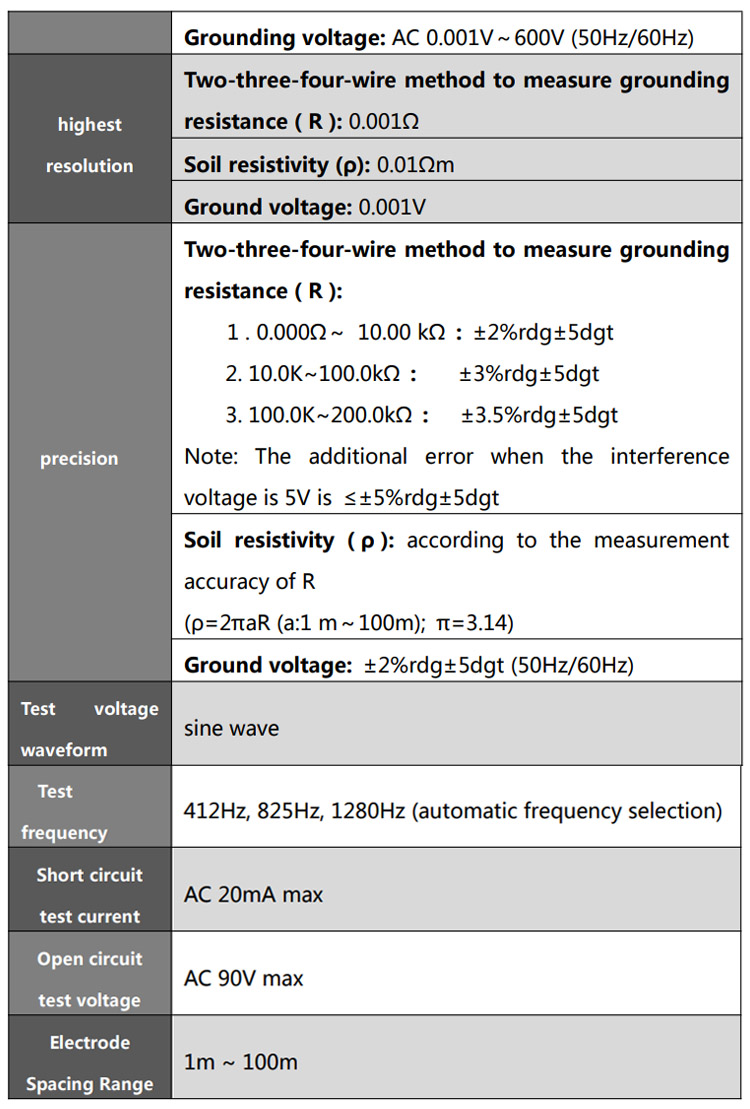

Техникалық сипаттамалар

Негізгі мүмкіндіктер

Жоғары дәлдік және кедергіге қарсы‌: жиілікті автоматты таңдау (412Гц/825Гц/1280Гц) кедергіні азайтуға көмектеседі. Жер кедергісін өлшеудегі дәлдік 0,000Ω–10,00kΩ диапазонында ±2%rdg±5dgt жетуі мүмкін.

Мықты және портативті дизайн‌: 200 кг қысымға төтеп беретін өнеркәсіптік деңгейдегі базалық станцияның құралдар жинағында келеді. Ол жеңіл (базалық станция 2,7 кг) және далада қолдануға жарамды.

Кең өлшем диапазоны‌: Жерге төзімділік: 0,000Ω–200 кОм; Топырақ кедергісі: 0,00 Ω·m–9999 kΩ·m; Жерге қосу/айнымалы ток кернеуі: 0,001–600,0 В.

Пайдаланушыға ыңғайлы жұмыс‌: артқы жарығы, сынақ барысы жолағы, кері санақ көрсеткіші және интуитивті функция теру/түймелері бар үлкен СКД. Ол кедергіні (ШУЛ ескертуі >5 В) және шамадан тыс жүктеме жағдайларын (OL дисплейі) автоматты түрде анықтай алады.

Деректерді басқару‌: 300 деректер жинағына дейін сақтайды. Деректерді құрылғыда ұстауға, қарап шығуға, жоюға және есеп беру және басып шығару үшін берілген бағдарламалық құралды пайдаланып, ‌RS232/USB арқылы компьютерге‌ тасымалдауға болады.

Қауіпсіздік талаптарына сәйкестік‌: шамадан тыс жүктемеден қорғау және оқшаулауға, кернеу шектеріне (600 В-тан аспауға) және дұрыс жұмыс істеуге қатысты нақты қауіпсіздік ескертулері бар IEC61010-1 (CAT III 300V, CAT IV 150V) талаптарына сәйкес келеді.

Қолданбалар

VS-3001 сенімді жерге қосу жүйесін сынауды және топырақты талдауды қажет ететін салаларда кеңінен қолданылады, соның ішінде:

Электротехника‌ – Тест

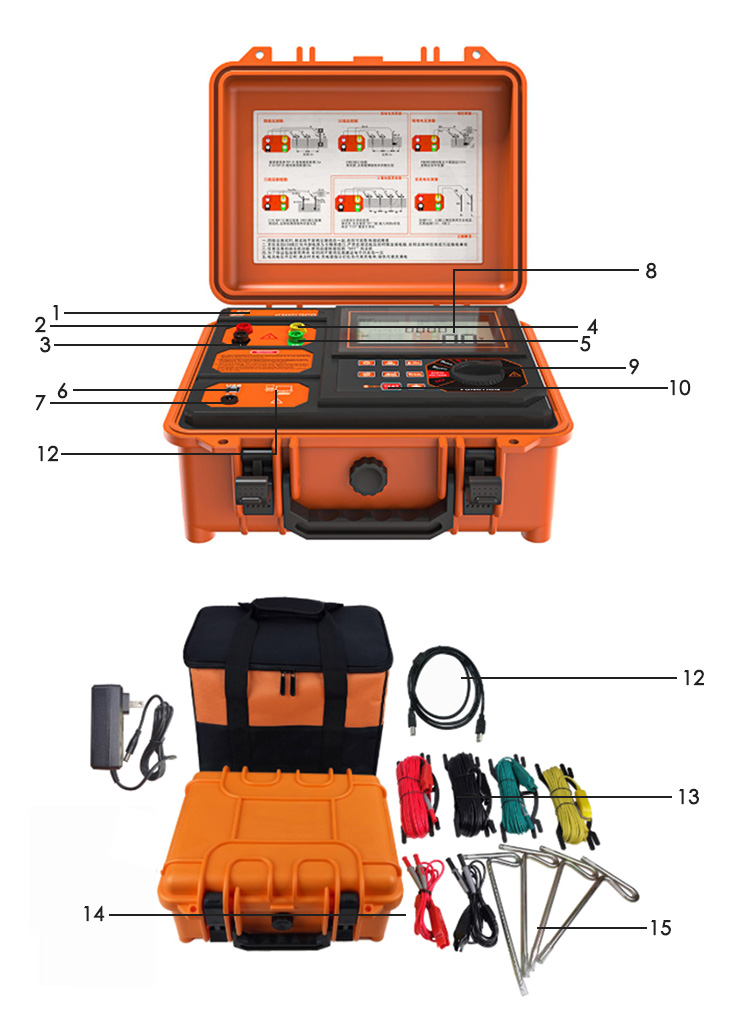

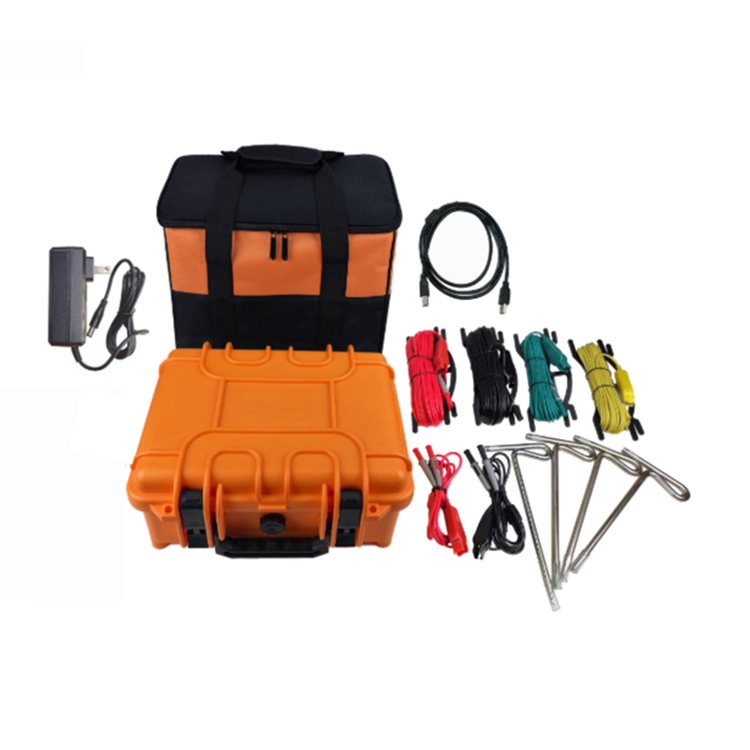

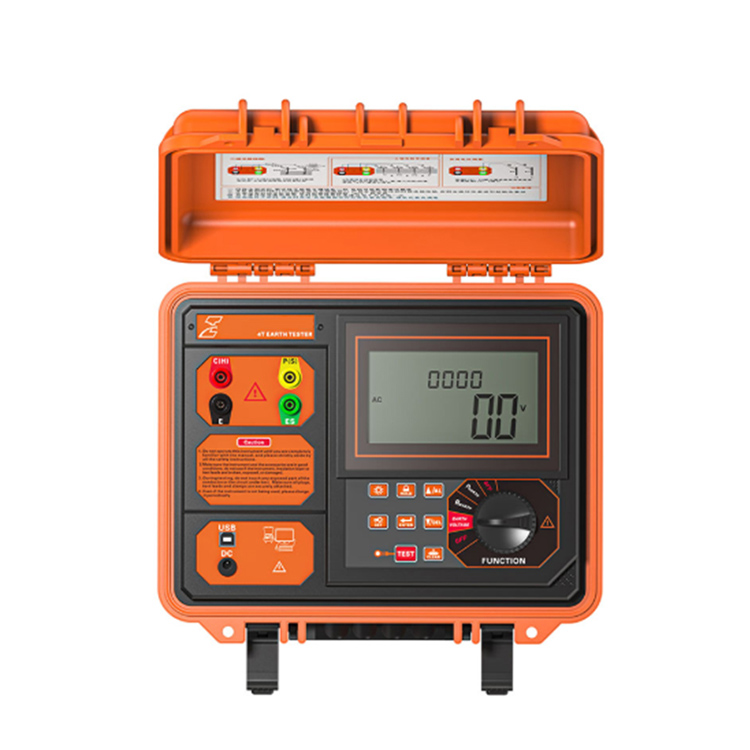

Құрылымы

1: Өнім үлгісін орналастыру

2: C(H) интерфейсі: ток полюсі

3: E интерфейсі: жер полюсі

4: P(S) интерфейсі: кернеу полюсі

5: ES интерфейсі

6: USB интерфейсі

7: зарядтау порты

8: СКД

9: Тісті беріліс түймесі

10: Негізгі аймақ

11: USB деректер кабелі

12: S480 метр

13: 4 стандартты сынақ сызығы

14: 2 қарапайым сынақ сызығы

15: Көмекші жердегі штанга

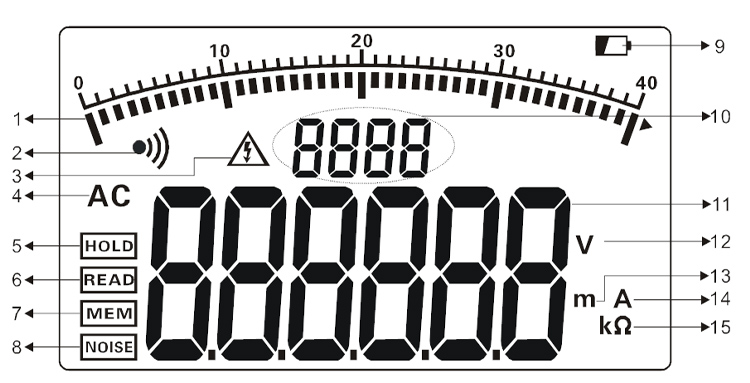

1. Сынақ барысы жолының графигі (сынақ барысын көрсету, динамикалық дисплей)

2. Дабыл индикаторы (дабыл функциясы іске қосылғанда көрсетіледі және дабыл шегінен асқанда жыпылықтайды)

3. Асқын кернеу көрсеткіші (сыналған кернеу 30 В-тан асқанда көрсетіледі, қауіпсіздікке назар аударуды еске салады)

4. коммуникациялық нұсқаулар

5. Деректерді ұстау көрсеткіші (деректерді ұстау үшін HOLD пернесі басылғанда көрсетіледі)

6. Деректерді қарап шығу нұсқаулығы (деректерді қарауға енгізу үшін HOLD түймесін 3 секунд ұзақ басып тұрғанда көрсетіледі)

7. Деректерді сақтау көрсеткіші (HOLD пернесін басу арқылы деректер сақталған кезде көрсетіледі)

8. Кедергі сигналының көрсеткіші (кедергі кернеуі 5 В-тан асқанда көрсетіледі)

9. Төмен батарея көрсеткіші

10. Сақталған деректер топтарының санын көрсету

11. Сынақ деректері

12. Кернеу бірлігінің таңбасы

13. Ұзындық бірлігінің таңбасы

14. Ағымдық бірлік таңбасы

15. Қарсылық бірлігінің таңбасы

Компания дұрыс пайдаланбаудан туындаған басқа шығындар үшін жауапты емес.

Осы пайдаланушы нұсқаулығының мазмұны өнімді арнайы мақсатта пайдаланудың себебі ретінде пайдаланылмауы керек.
