Трансформатордың айналу коэффициенті

Weshine® CE сертификаты, жоғары сапа және дәлдігі бар трансформатордың айналу арақатынасын сынау үшін бұрылыс коэффициентін сынау құралын ойлап тапты, ұлттық стандарттарға сәйкес ойлап табылған және шығарылған, толық электрлік сынақ шешімі бар. Weshine трансформаторының айналу коэффициентін сынау үшін бұрылыстар арақатынасын сынаушы туралы толығырақ ақпарат алу үшін бізге хабарласыңыз!

Сұрау жіберу PDF жүктеп алу

Өнім Сипаттамасы

Вешин

Трансформатордың түрлендіру коэффициенті бірінші реттік орамның айналымдар санының екінші реттік орамның айналымдар санына бөлінгеніне тең. Трансформатордың қатынасы трансформатордың қажетті өнімділігін және қайталама орамға қажетті сәйкес кернеуді қамтамасыз етеді.

Егер қайталама кернеудің бастапқы кернеуден төмен болуы талап етілсе - төмендеткіш трансформатор - екінші реттік орамда біріншіліктен аз айналымдар болуы керек және күшейткіш трансформатор үшін керісінше; трансформатордың қатынасы кернеуді төмендетсе, ол токты арттырады және керісінше, Сондықтан идеалды трансформатордың кернеуі мен ток қатынасы түрлендіру қатынасына тікелей байланысты.

Өкінішке орай, трансформаторлар мінсіз емес, нақты трансформаторда кернеу немесе ток коэффициенттері трансформатордың темір өзегі (гистерезис және құйынды ток жоғалуы) және мыс сияқты әртүрлі электрлік шығындарға байланысты трансформатордың физикалық коэффициенттеріне сәйкес келмеуі мүмкін. шығындар (бастапқы және қайталама орамалардың кедергісіне байланысты); сондықтан өндірушілер трансформаторларды толық жүктеме кезінде максималды тиімділік үшін, қуатты түрлендіру 95%-дан жоғары, осылайша трансформатор кернеуінің/айналу коэффициентінен 5%-дан аспайтын айырмашылықты қамтамасыз ету үшін осы шығындарды азайтуға тырысады.

Вешин өлшеу үшін трансформатордың айналу арақатынасы сынағы немесе TTR сынағы ойлап таптыТрансформатордың айналу коэффициентіжәне трансформатордың бастапқы айналымдардың қайталама айналымдарға дұрыс қатынасы бар екенін растайды. Бұл сынақты дұрыс пайдалану кран ауыстырғышының өнімділігін, тұйықталған бұрылыстарды, ашық орамдарды, бұрыс орама қосылымдарын және трансформаторлар ішіндегі басқа ақауларды анықтауға көмектеседі. Weshine компаниясының TTR тестерлерінің ассортименті кейбір трансформаторларды сынайтын қатал жағдайларға төтеп бере алады. Ауқымда тестілеуді жеңілдету және жылдамдату үшін әртүрлі мүмкіндіктер, сондай-ақ 3 фазалы TTR тестерлері және PT және CT TTR тестерлері бар.

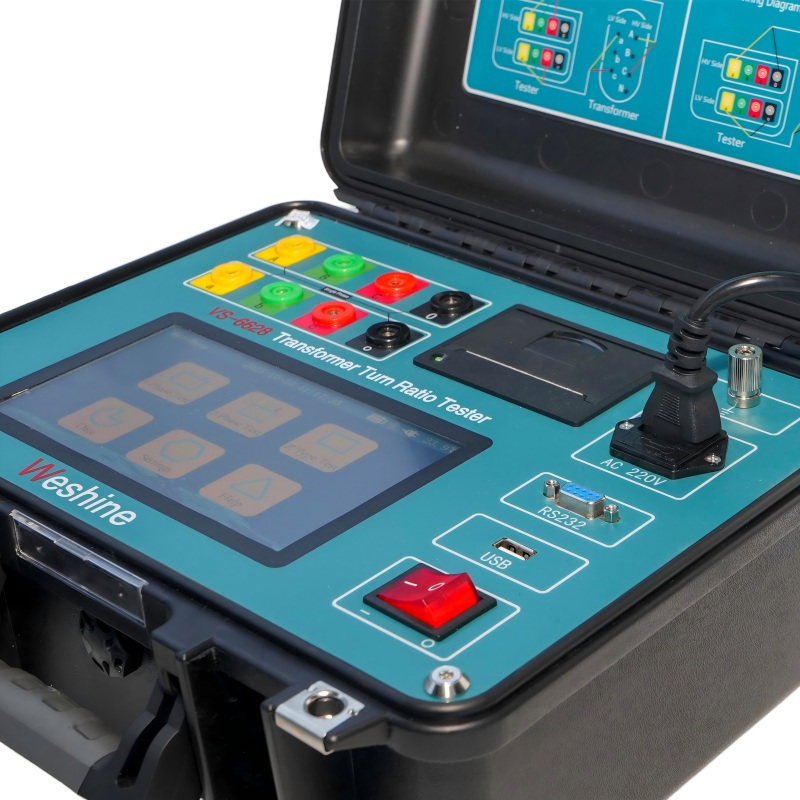

VS-6628 сериялы үш фазалы трансформаторлардың айналу коэффициенті сынақ жиынтықтары қосалқы станциядағы немесе өндірістік ортадағы қуат, аспап және тарату трансформаторларының айналымдарының арақатынасын өлшеуге арналған. Күрделі және берік дизайн бұл құралдарды әртүрлі қатал ортада пайдалануға қолайлы етеді. Біздің жетекшілер суық мезгілде қажетті икемділікті қамтамасыз ету үшін арнайы жасалған.

Бірақ трансформаторлар қызмет ету мерзімі ішінде әртүрлі кернеулер мен өзгерістерге, электрлік және механикалық өзгерістерге ұшырайтындықтан, трансформаторды іске қосу алдында және әртүрлі техникалық қызмет көрсету кестелері кезінде трансформатордың бұрылуларының дұрыс қатынасы тексерілуі керек, міне, трансформатордың айналу коэффициентін тексеру құралы Сондықтан, трансформаторлардың айналу коэффициенттерінің әртүрлі сынақ жинақтарының (TTR құрылғылары) көмегімен өлшенген айналым коэффициенттері әдетте трансформаторларда болатын шығындарды қамтиды, нәтижесінде айналымдардың физикалық санынан ерекшеленетін, бірақ өндірушілер мен пайдаланушылар күткен кернеудің нақты коэффициенттерін көрсететін айналым коэффициенттері немесе шынайы трансформаторлық қуат трансформаторының қатынасы.

Вешин

ӨНІМ ТУРАЛЫ АҚПАРАТ
Өнім атауы	ТРАНСФОРМАТОРДЫҢ АЙНАЛУ ҚАТЫНАСТЫСЫН СЫНАУ ҮШІН АЙНАЛДЫРУ ҚАТЫНАСЫ ТЕСТЕР
Модель нөмірі	VS-6628	Сынақ ауқымы	0,9 ~ 10000
Дәлдік	0,2%	Сертификаттар	CE; EMC; LVD; ISO;
Типтік қолданба	Бұрылулардың арақатынасын, фазалардың орын ауыстыруын және полярлығын тексереді.
Анықтауға көмекші құралдар
Өлшемдері	345 x 295 x 175 мм	Салмағы	5 кг

Таңдамалар

Weshine компаниясының электр жабдығының толық спектрімен айналысатын 8 жылдық тәжірибесі бар. Қазіргі уақытта Weshine тестілеу үшін әртүрлі айналымдар арақатынасын сынаушы ойлап таптытрансформатордың айналу коэффициентіпішінде көрсетілгендей:

ТЕКСЕРУ ҮШІН АЙНАЛДЫҚ ҚАТЫНАСЫ ТЕСТЕРГЕ ТАПСЫРЫС БЕРУ МӘЛІМЕТІТРАНСФОРМЕРДІҢ АЙНАЛУ ҚАТЫНАСЫ
мысық. Жоқ.	Сынақ ауқымы	Дәлдік	Ажыратымдылық	Өлшемдері (мм)	Салмағы (кг)
VS-6628	0,9-дан 10000-ға дейін	0,2%	0,0001 мин	345 x 295 x 175	5
VS-6629	0,9-дан 10000-ға дейін	0,1% (0,9-500) 0,2% (500-ден 3000-ға дейін) 0,3% (3000-нан 10000-ға дейін)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 және одан жоғарыï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9-дан 10000-ға дейін	0,1% (0,9-2000) 0,3% (2000-10000)	0,0001 мин	360 x 280 x 160	6
VS-6628T	0,8-ден 10000-ға дейін	0,1% (0,8-ден 3000-ға дейін) 0,2% (3000-нан 10000-ға дейін)	0,0001 мин	320 x 240 x 130	3
VS-6628A	0,9-дан 10000-ға дейін	0,1% (0,9-500) 0,2% (500-ден 3000-ға дейін) 0,3% (3000-нан 10000-ға дейін)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 және одан жоғарыï¼1ï¼	246 x 156 x 62	1.7

Жабдықтау тізбегінің мәселелеріне негізделген: ағымдағы баға мен жеткізу уақытын білу үшін қалаған Weshine Өкілетті дистрибьюторына хабарласыңыз.

Сапа сертификаттары

Біз әрқашан компаниямыздың барлық жетістігі біз ұсынатын өнімдердің сапасына тікелей байланысты деп есептейміз. Тестілеуге арналған пропорцияны сынаушытрансформатордың айналымдарының қатынасыISO9001, ISO14000:14001 нұсқауларында және біздің қатаң сапаны бақылау жүйемізде көрсетілген ең жоғары сапа талаптарына сәйкес келеді.

жөнелту

Weshine сервистік шешімдері туралы қосымша ақпарат алу үшін Weshine компаниясынан баға ұсыныстарын алу үшін тәулік бойы жұмыс істейтін онлайн сату өкілімізге хабарласыңыз.
