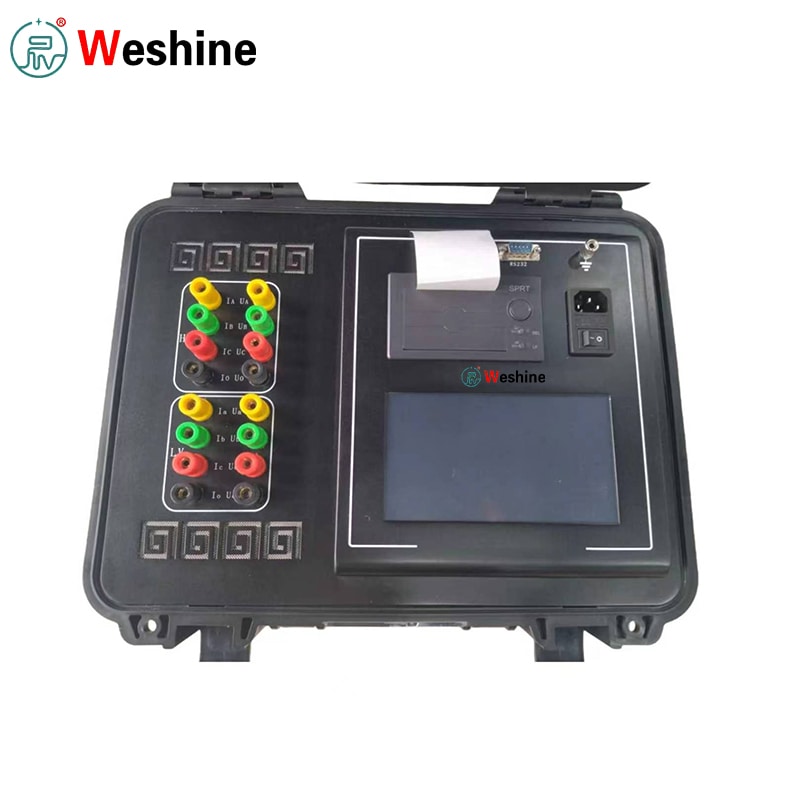

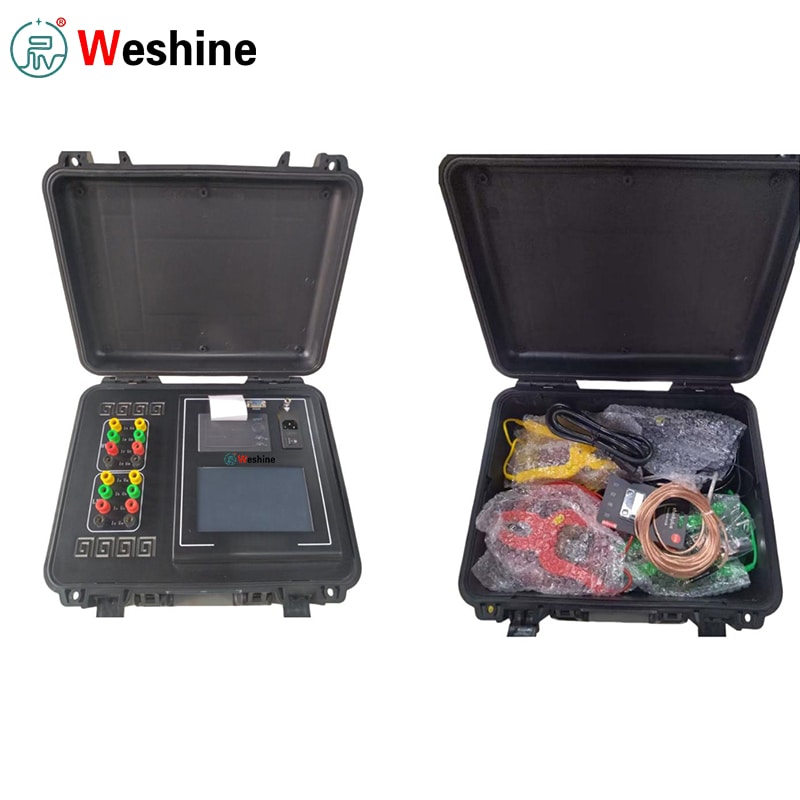

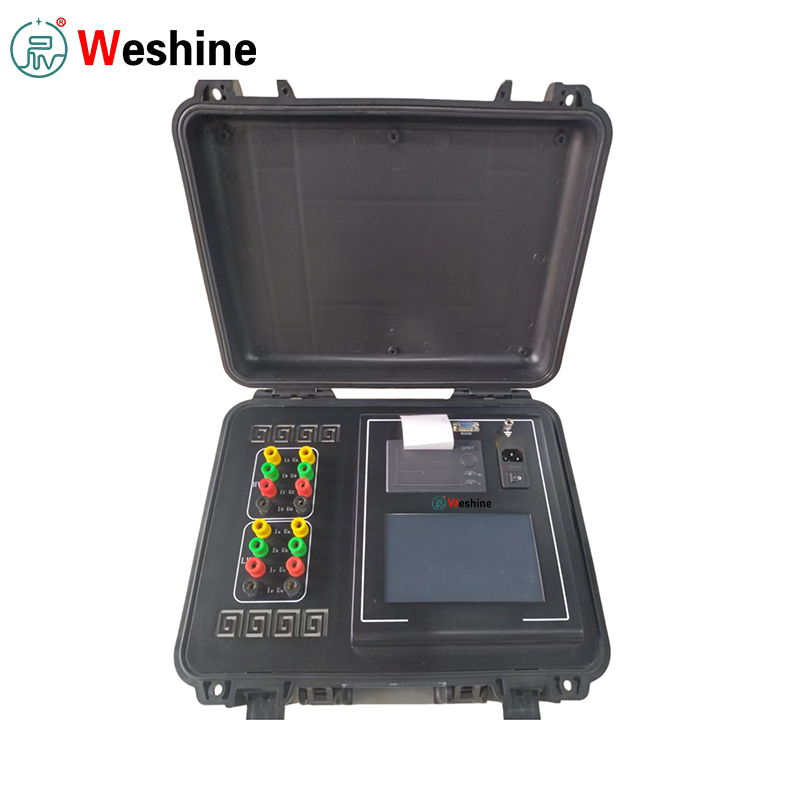

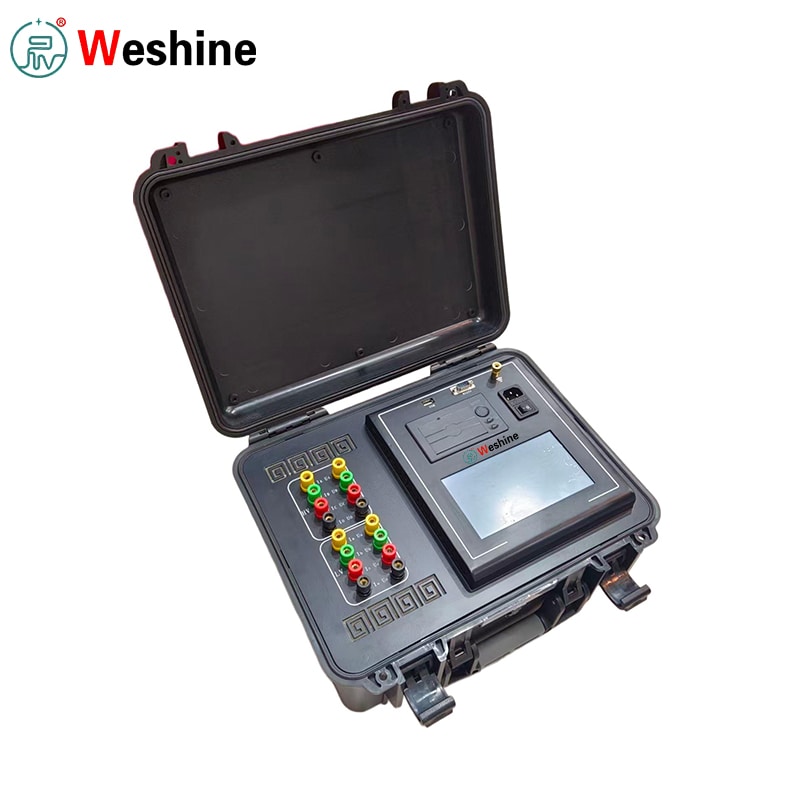

Трансформатордың тұрақты ток кедергісі мен айналу коэффициенті 2 1 сынаушы

Қытайдан келген кәсіпқой өндіруші Weshine жоғары сапалы Трансформатордың тұрақты ток кедергісі мен айналу коэффициентін 2-де 1 сынауышпен қамтамасыз етеді, ол қуат трансформаторлары үшін екі негізгі тексеру процедурасын орындайды: орамның тұрақты ток кедергісі сынағы және айналу коэффициенті сынағы.

● Тұрақты ток кедергісін тексеру:нашар байланыс нүктелері, орамның ішкі ақаулары, ауыстырғыштың жұмысындағы ақаулар, бос қосылымдар және теңгерімсіз фазалық кедергі.

● Айналым арақатынасын тексеру:трансформатордың нақты қатынасы, кран орны және векторлық топ тақтайшасы мен дизайн сипаттамаларына сәйкес келетінін тексереді.

Екі маңызды сынақ функцияларын бір құралға біріктіреді. Егістік бригадаларға енді екі бөлек сынақ құралын тасымалдаудың қажеті жоқ. Жоғары вольтты және төмен вольтты сынақ сымдары жалғанғаннан кейін бірнеше сынақ тапсырмаларын сымдарды қайталап өзгертусіз аяқтауға болады.

Тұрақты ток кедергісін өлшеу

Тұрақты ток кедергісін өлшеу үшін құрылғы автоматты магниттелумен бірге үш фазалы бір уақытта сынауға мүмкіндік береді.

● Бейтарап нүктесі бар жұлдызша конфигурацияланған орамдар үшін жалпы сынақ циклдерін қысқарту үшін A0, B0 және C0 фазалық кедергілерді бір уақытта алуға болады.

● Ішкі үшбұрышты қосылымдары бар үш фазалы бес тармақты трансформаторларды сынау кезінде кірістірілген автоматты қоздыру режимі төмен вольтты жақтардағы сынақ тиімділігін одан әрі арттырады.

Сынақ нәтижелері және қорғау

Жоғары вольтты, орташа вольтты және төмен вольтты орамалардың сынақ нәтижелерін тікелей сайтта көрсетуге және басып шығаруға болады.

● Үш фазалы кедергінің теңгерімсіздігін автоматты түрде есептейді.

● Номиналды температураға түрлендірілген қарсылық көрсеткіштерін шығарады.

● Толық, аудитке дайын трансформатор сынақ жазбаларын қамтамасыз етеді.

● Кешенді кері ЭМӨ қорғанысы тұрақты токтың кедергісі разряды және сынақ сымын өңдеу кезінде операторларды қорғайды.

Айналмалы қатынасты өлшеу

Бұрылулардың арақатынасын өлшеу кезінде трансформатордың тұрақты ток кедергісі және айналу коэффициенті 2-дегі 1 сынақ құралы бір фазалы және автоматты үш фазалы орама сынақтарын қолдайды.

● Операторлар сәйкес трансформатор қосылым тобын таңдайды.

● AB, BC және CA фазалары бойынша қатынас мәнін, қатынас қатесін және қосылым тобының параметрлерін өлшейді.

● Бір фазалы айналымдар арақатынасын өлшеу ресми нұсқаулықта құжатталғандай шамамен 15 секундта аяқталуы мүмкін.

Операция және деректерді басқару

Пайдаланушы өзара әрекеттесуі экрандағы екі тілде қытай-ағылшынша сұраулары бар 7 дюймдік түрлі-түсті сенсорлы СКД экранында жұмыс істейді.

● Сынақ есептерін ендірілген микро принтер арқылы бірден жасауға болады.

● Барлық деректер жиынын USB флэш-дискілеріне сақтауға және сынақ күні мен трансформатордың сериялық нөміріне қарай ұйымдастыруға болады.

● Аппараттық байланыс опциялары оқшауланған RS232, Bluetooth және ішкі RS485 автобус интерфейстерін қамтиды.

Техникалық параметрлер

Өнім нұсқаулығы

Трансформатордың тұрақты ток кедергісі мен айналу коэффициенті 2-де 1 сынауышты пайдаланбас бұрын, мақсатты трансформатордың толық қуатсызданғанын, қауіпсіз зарядсыздандырылғанын және дұрыс жерге қосылғанын тексеріңіз. Кез келген сынақ қыстырғыштарын бекітпес бұрын әрқашан аспаптың қорғаныш жерге қосу терминалын қосыңыз.

Тұрақты ток кедергісін сынау үшін трансформатор төлкелеріне жоғары вольтты және төмен вольтты ток потенциалы қыстырғыштарын бекітіңіз. Екі орамды трансформаторлар үшін сым терминалдары A, B, C, O және a, b, c, o сым схемаларына сәйкес келеді. Бірфазалы трансформаторлар үшін диаграммаға сәйкес жоғары және төменгі жағындағы тиісті терминалдарды қосыңыз. Айнымалы ток 220 В көзі бар сынақ құралын қосыңыз. Трансформатор идентификаторын, орам материалын, сынақ режимін, ток ауқымын, орам параметрлерін және температураны түрлендіру параметрлерін енгізу үшін сенсорлы экран мәзірлері арқылы шарлаңыз, содан кейін тұрақты ток кедергісін немесе айналу коэффициентін өлшеуді іске қосыңыз.

Айналымдар арақатынасы сынақтарын орындаған кезде дұрыс қатынасты, қатені және векторлық топ шығыстарын қамтамасыз ету үшін дәл қосылым тобын және түрткіш ауыстырғыш ақпаратын таңдаңыз. Кері полярлық қосылым, қысқа тұйықталу күйі немесе сым ақауы анықталса, сынақты дереу тоқтатыңыз және жұмысты жалғастырмас бұрын барлық сынақ сымдарын тексеріңіз. Сынақ аяқталғаннан кейін экрандағы көрсеткіштерді қарап шығыңыз. Қажет болған жағдайда қағаз көшірмедегі есептерді басып шығарыңыз, жазбаларды ішкі сақтаңыз немесе кейінірек есеп құрастыру үшін деректер жиынын USB флэш-дискісіне экспорттаңыз.

Ерекше өзгешеліктері

1、Трансформатордың тұрақты ток кедергісін және бір құралда айналу арақатынасын тексеруді қолдайды.

2、Үш фазалы тұрақты ток кедергісін бір уақытта өлшейді.

3、Трансформатор қатынасын, қатынас қатесін және векторлық топты өлшейді.

4、Тұрақты ток кедергісін тексеру үшін автоматты магниттеуді қамтамасыз етеді.

5、Ішкі үшфазалы бес лимитті трансформаторлар үшін үш фазалы қосылатын автоматты қозу әдісін қамтамасыз етеді.

6、Үш фазалы кедергінің теңгерімсіздігін автоматты түрде есептейді.

7、жоғары вольтты, орташа вольтты және төмен вольтты орама сынақ деректерін көрсетеді және басып шығарады.

8、Номиналды температураға түрлендірілген қарсылық мәндерін есептейді.

9、Бір фазалы және үш фазалы трансформатордың қатынасын өлшеуді қолдайды.

10、Қатынас сынағы кезінде жоғары вольтты және төмен вольтты кері қосылымды анықтайды.

11、Трансформатордың қысқа тұйықталуын және айналым аралық қысқа тұйықталу жағдайларын арақатынасты тексеру кезінде анықтайды.

12、Артқы ЭМӨ жан-жақты қорғанысын қамтиды.

13、7 дюймдік түсті сенсорлық экран жұмысын қамтамасыз етеді.

14、Дала сынақ есептеріне арналған кірістірілген микро принтерді қамтиды.

15、Сыртқы деректердің сақтық көшірмесін жасау үшін USB жадын қолдайды.

16、Оқшауланған RS232 байланысын және Bluetooth байланысын қамтамасыз етеді.

17、Қытай және ағылшын тіліндегі мәзір кеңестерін қамтиды.

Қолдану сценарийлері

Трансформатордың тұрақты ток кедергісі мен айналу коэффициенті 2-де 1 сынаушы трансформатор өндірушілеріне орамның тұрақты ток кедергісін, фазалық теңгерімсіздікті, айналымдар қатынасының қателігін және векторлық топты жөнелту алдында тексеру үшін қызмет етеді. Бір ғана қондырғы екі міндетті зауыттық сынақ талаптарын орындайды және өндірістік топтар үшін жабдықты дайындау мен сынақ құжаттамасының жұмыс процесін жеңілдетеді.

Электр желілері мен қосалқы станция операторлары үшін бұл диагностикалық сынақ құралы жаңа блокты орнатуға, қабылдауға, жоспарлы техникалық қызмет көрсетуге және ақаулықтарды жоюға қолданылады. Орамның кедергісі туралы деректер кран ауыстырғыштың ықтимал контактінің тозуын және фазалық кедергінің қалыпты ауытқуын көрсетеді; бұрылыстар арақатынасының нәтижелері кранның орнын және қосылым тобының дұрыстығын тексереді.

Трансформаторларды жөндеу шеберханаларында техниктер оралу, кептіру өңдеу немесе ауыстырғышты күрделі жөндеуден кейін орама күйін бағалау үшін осы Сынақ құралына сенеді. Жөндеу алдындағы және жөндеуден кейінгі қарсылық пен бұрылыстар арақатынасының деректер жиынын трансформаторлардың қолайлы жұмыс күйіне қайтаруын тексеру үшін салыстыруға болады.

Далалық іске қосу бригадалары үшін барлығы бір дизайн алаңдарға тасымалданатын сынақ жабдықтарының санын азайтады. Кірістірілген басып шығару, USB мұрағаттау және трансформатор идентификаторы негізіндегі деректерді сұрыптау жобаны қабылдау құжаттары мен түпкілікті тұтынушы жеткізілімдері үшін жақсы құрылымдалған жазбаларды жасайды.

Қолданбалар

Трансформатордың тұрақты ток кедергісі және айналу коэффициенті 2‑1‑1 TTR сынау құралын трансформаторларды өндіруші зауыттар, электрмен жабдықтау операторлары, қосалқы станцияларға техникалық қызмет көрсету бригадалары, электрмен жабдықтау жөніндегі мердігерлер, трансформаторларды жөндеу шеберханалары, өнеркәсіптік қуат бөлімшелері және жоғары вольтты сынақ қызметтерін жеткізушілер кеңінен қолданады.

Типтік сынақ объектілеріне күштік трансформаторлар, тарату трансформаторлары, бір фазалы және үш фазалы трансформаторлар, екі орамды және үш орамды трансформаторлар, жұлдызшамен жалғанған орамдар, үшбұрышты орамдар, жүктеме кезінде түрлендіргіш трансформаторлар, аспаптың өзара индуктивті индукторлары, электр қозғалтқыштары мен басқа да төмен электрлік электр жабдықтары жатады.

Шетелдегі SEO және B2B көздеріне арналған жалпы салалық іздеу бүркеншік аттары: трансформатордың диагностикалық сынағы, тұрақты ток орамының кедергісін тексеру құралы, трансформатордың айналу коэффициентін тексеру құралы, трансформатордың TTR сынағы, трансформатордың қатынасы және орамның кедергісін тексеру құралы, трансформатор векторлық тобының сынағы, трансформаторға техникалық қызмет көрсету сынақ құралы.

Тұтынушы жағдайы

Бір трансформаторға техникалық қызмет көрсететін мердігер қосалқы станцияның электр қуатын өшіру терезелері кезінде жоғары тиімділікті тарату-трансформаторды сынауды қажет етті. Бұрын олардың далалық бригадасы тұрақты ток кедергісін сынаушы және айналу арақатынасын сынау құралын басқарды, бұл электр сымдарының жиі қайталанатын өзгерістерін және әрбір трансформатор блогы үшін бөлек есепке алуды қамтамасыз етті.

Трансформатордың тұрақты ток кедергісі мен бұрылыстарының арақатынасы 2-дегі 1 сынақ құралын қолдану арқылы орамның тұрақты ток кедергісі де, бұрылулар арақатынасы мен векторлық-топтық сынақтарды да бір құралмен аяқтауға болады. Жерге тұйықтау мен сымды дұрыс орнатқаннан кейін техниктер үш фазалы орамның кедергі көрсеткіштерін алады, фазалық теңгерімді бағалайды, содан кейін сынақ кабельдерін қайта бағыттамай-ақ, бұрылулар арақатынасы мен векторлық топтық тексерулерге көшеді.

Бір техникалық қызмет көрсетуді тағайындау кезінде тұрақты ток кедергісінің шығысы белгілі бір түрту позициясында қалыпты емес фазалық ауытқуды белгіледі. Содан кейін команда ағынды ауыстырғыштың ақаулы контактісінің негізгі себебін анықтай отырып, кран параметрін және қосылым тобын өзара тексеру үшін біріктірілген TTR функциясын пайдаланды. Басып шығарылған қағаз көшірмелер және USB-де сақталған сандық жазбалар ресми техникалық қызмет көрсету есептеріне тікелей қосылды.

Бұл біріктірілген сынақ құралын қабылдау жұмыс орнында орнату жұмыс уақытын қысқартты, айқаспалы сынақ деректерінің үйлесімділігін жақсартты және далалық қызмет көрсету техниктері үшін трансформаторды тексерудің жалпы жұмыс үрдісін тегістеді.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл сынақ құралы не үшін пайдаланылады?

A1: Ол трансформатор орамының тұрақты ток кедергісін өлшеумен бірге трансформатордың айналу коэффициентін және векторлық топты тексеруді орындайды.

2-сұрақ: Бұл сынақ құралы үш фазалық кедергіні бір уақытта тексере ала ма?

A2: Иә. Ол 10 А, 5 А және 1 А таңдалатын ток ауқымдарын ұсына отырып, бір мезгілде үш фазалы тұрақты ток кедергісін сынауды қолдайды.

3-сұрақ: Тұрақты ток кедергісінің сынақ тогы қандай?

A3: Жеке фазалық тұрақты ток кедергісін сынау үшін максималды сынақ тогы 20 А жетеді.

4-сұрақ: Тұрақты ток кедергісін өлшеу дәлдігі қандай?

A4: Ресми нұсқаулық 0,1 мкОм оқу рұқсатымен 0,2-сынып өлшеу дәлдігін көрсетеді.

5-сұрақ: Трансформатордың қатынасын өлшеу диапазоны дегеніміз не?

A5: Бұрылыстардың арақатынасын өлшеу диапазоны 1-ден 10000-ға дейінгі аралықты қамтиды.

6-сұрақ: Ол трансформатордың векторлық тобын өлшей алады ма?

A6: Иә. Ол пайдаланушы құжаттамасында көрсетілгендей YY, YD, DD және DY сияқты жалпы конфигурацияларды қолдайтын трансформатор қосылым топтарын анықтайды.

7-сұрақ: арақатынас сынағы қаншалықты жылдам?

A7: Өнім нұсқаулығына сәйкес, бір фазалы айналымдар арақатынасы сынағы шамамен 15 секунд ішінде аяқталуы мүмкін.

8-сұрақ: Ол деректерді басып шығаруды және экспорттауды қолдайды ма?

A8: Иә. Бұл тестілеу құралы кірістірілген микро принтермен және сыртқы сынақ нәтижелерін мұрағаттау үшін USB жадымен бірге келеді.

9-сұрақ: Қандай байланыс интерфейстері кіреді?

A9: Аппараттық интерфейстер оқшауланған RS232, Bluetooth және ішкі RS485 шиналық байланысын қамтиды.

10-сұрақ: Қауіпсіздіктің қандай қорғаныс құралдары кіреді?

A10: Қорғау механизмдеріне тұрақты ток кедергісін сынау үшін кері ЭҚК қорғанысы, жоғары-төмен вольтты кері қосылымды анықтау, сонымен қатар арақатынасты өлшеу кезінде қысқа тұйықталу және бұрылысаралық ақау дабылы кіреді.

Weshine артықшылықтары

Weshine Electric коммуналдық қызметтерге, трансформатор өндірушілеріне, қосалқы станцияларға, далалық мердігерлерге, жөндеу шеберханаларына және өнеркәсіптік техникалық қызмет көрсету бригадаларына кәсіби трансформаторды сынау аспаптары мен электр диагностикалық жабдықтарын жеткізеді.

Бұл сынаушы трансформаторының тұрақты ток кедергісі және айналу коэффициенті 2‑in‑1 TTR сынақ құралы үшін Weshine жаһандық тұтынушыларға үлгі таңдау бойынша кеңестер, тәжірибелік сынау әдісі бойынша нұсқаулық, техникалық параметрді растау, жобаға дайын құжаттама және толық сатылымнан кейінгі қызмет көрсету арқылы қолдау көрсетеді.

Трансформаторды сынау қатесіз сымдарды, тұрақты төмен қарсылықты алуды, дәл коэффициентті тексеруді және тұрақты ток кедергісін өлшегеннен кейін қатаң қауіпті бақылауды талап етеді. Бұл сынақ құрылғысы сенсорлық экранмен жұмыс істейтін, автоматты есептеумен, орнында басып шығарумен, көп режимді деректерді сақтаумен және әртараптандырылған байланыс мүмкіндіктерімен жабдықталған бір аппараттық құралда трансформаторды тексерудің екі қажет жұмыс үрдісін біріктіреді.
