Трансформатордың поляризация индексі

Weshine® CE сертификаты бар трансформатордың поляризация индексін ойлап тапты, жоғары сапа және дәлдік, ұлттық стандарттарға сәйкес ойлап табылған және шығарылған, толық электрлік сынақ шешімі қол жетімді. Weshine трансформаторының поляризация индексі туралы толығырақ ақпарат алу үшін бізге хабарласыңыз!

Сұрау жіберу PDF жүктеп алу

Өнім Сипаттамасы

ВешинТрансформатордың поляризация индексісандық және аналогты доғалы дисплейі бар, кабельдерге, айналмалы қондырғылардың машиналарына, трансформаторларға, тарату құрылғыларына және өнеркәсіптік қолданбаларға қызмет көрсету және қызмет көрсету кезінде жоғары вольтты оқшаулау кедергісін сынауға арналған.

Тұрақты ток оқшаулау сынақтары 250 В, 500 В, 1000 В, 2500 В, 5000 В кернеуінде орындалады. Оқшаулау кедергісін өлшеу диапазоны 100 к Î© - 1000 Г Î©. Сынақтағы сыйымдылық тізбектері үшін автоматты разряд қамтамасыз етілген және ыдырау кернеуі көрсетіледі.

Қорғаныш терминалын оқшаулау кедергісін сынау кезінде беттік ағып кетудің және демек қате өлшеулердің әсерін азайту үшін пайдалануға болады.

Сыйымдылықты сынақ объектілері үшін құрал ішкі резистор арқылы автоматты түрде разрядталады және âHiâ арқылы көрсетілген жоғары кернеулермен 30 В-тан 600 В-қа дейінгі диапазондағы терминалдардағы кернеуді көрсетеді. Бұл мүмкіндік реактивті жүктемелерді сынаудан кейін ыдырайтын кернеу көрсеткішін береді. Кернеу индикаторы жоғалған кезде, пайдаланушы сынақ сымдарын ажырату үшін қауіпсіз.

ВешинТрансформатордың поляризация индексісегіз 1,5 В IEC LR6 (AA) ұяшықтарынан қуат алады. Дизайн қауіпсіздік мүмкіндіктеріне жоғары вольтты ескерту индикаторы, IR сынағынан кейін сыртқы кернеу дисплейі, реактивті жүктемелердің автоматты разряды және сынақ өткізгіштері кіреді.

ҚОЛДАНУ

Электр оқшаулағыш материалдар уақыт өте нашарлайды, бұл бұзылуларға және қымбат жөндеуге шоттарға әкеледі. Оқшаулау кедергісін сынаушылар оқшаулау арқылы реттелетін тұрақты кернеуді қолданады және оқшаулау кедергісін есептеу үшін Ом заңын қолдана отырып, ол арқылы өтетін ток ағынын өлшейді. Ешбір оқшаулағыш материал мінсіз болмағандықтан, ток ағады.

IR сынауыштарын қолдану мыналарды қамтиды:

■ Жабдықтарды орнату

■ Күнделікті техникалық қызмет көрсету

■ Мәселелерді шешу жолдары

Жоғары вольтты тұрақты токпен оқшаулауды сынау оқшаулаудың поляризациясына әсер етеді, осылайша сыналатын құрылғыны толық разрядсыз дәйекті сынау әртүрлі нәтиже береді.

Нәтижелерге қол жеткізу үшін оқшаулағышқа қосылу және сынау үшін әрқашан бірдей процесс пен техниканы қолдануды қадағалау керек. Оқшаулаудың температурасын, сондай-ақ ИҚ мәндерін жазу маңызды

МҮМКІНДІКТЕРІ МЕН АРТЫҚШЫЛЫҚТАРЫ

■ Ықшам, берік оқшаулау төзімділігін тексеру құралы

■ Оңай жұмыс және кернеу диапазонын таңдау

■ Айнымалы және тұрақты ток вольтметрі (30 В - 600 В)

■ Пайдаланушы орнататын IR сынақ таймері (әдепкі 1 мин), (макс. 19 м 50 с)

■ Құрал мен сымдарға арналған жұмсақ қорап

■ Жылдам бастау және толық пайдаланушы нұсқаулығы

■ Қосымша қауіпсіздік үшін HV оқшауланған тығындарды құлыптау

■ Терминалдардағы жапқыштар ластанудың және басқа заттардың кездейсоқ енуіне жол бермейді

ЕРЕКШЕЛІКТЕР

Оқшаулау диапазоны	0,1 MÎ© - 2 TÎ©
Номиналды сынақ кернеулері	250 В, 500 В, 1000 В, 2500 В, 5000 В
Терминал кернеуінің дәлдігі
	сынақ кернеуі
	â¥1000 В номиналдыдан 0... 5% сынақ кернеуі
Оқшаулаудың дәлдігі	±5% ±3 сан
Қысқа тұйықталу тогы	5 мА ±0,5 мА
Вольтметрдің дәлдігі	±2%rdg±3dgt
Нәр беруші	8 x LR6/AA батареялары
Жұмыс температурасының диапазоны және ылғалдылығы
	- 20°C - 45 °C
Ылғалдылық	80% RH
Сақтау температурасының диапазоны және ылғалдылығы
	-20 °C - 60 °C
Қауіпсіздікті қорғау	Оқшаулағыш Cat III 600 В
Ескерту	Көрсетілген экологиялық шектеулері бар қызмет қатесі екі рет ішкі қате болып табылады
EMC	IEC 61326-1:2013 стандартына сәйкес
Өлшемдері	177 мм x 226 мм x 100 мм
Салмағы	1,9 кг (батареяны қоса)

VS-3121

VS-3121Трансформатордың поляризация индексіжұмыс кернеуі 1000 В-тан асатын және одан жоғары оқшаулау сынақ кернеулері қажет болатын электрлік және өнеркәсіптік сынақ қолданбалары үшін әзірленген.

VS-3121A-дан айырмашылығы, VS-3121 50 В, 100 В, 250 В, 500 В, 1000 В және 2500 В тұрақты кернеулерді ұсынады.

Жұмыс кернеуі 1 кВ жоғары жабдықты қажет етедіТрансформатордың поляризация индексі1 кВ жоғары кернеулерде с. Жоғары вольтты тестілеудің негізінде біздің 5/10/15 кВ қондырғылар қауіпсіздік, ыңғайлылық және тасымалдау мүмкіндігімен қатар сапа сынақтарының ең жоғары деңгейін қамтамасыз етеді.

Барлық жоғары капиталды оқшаулауды толық сынау мүмкіндігі үшін

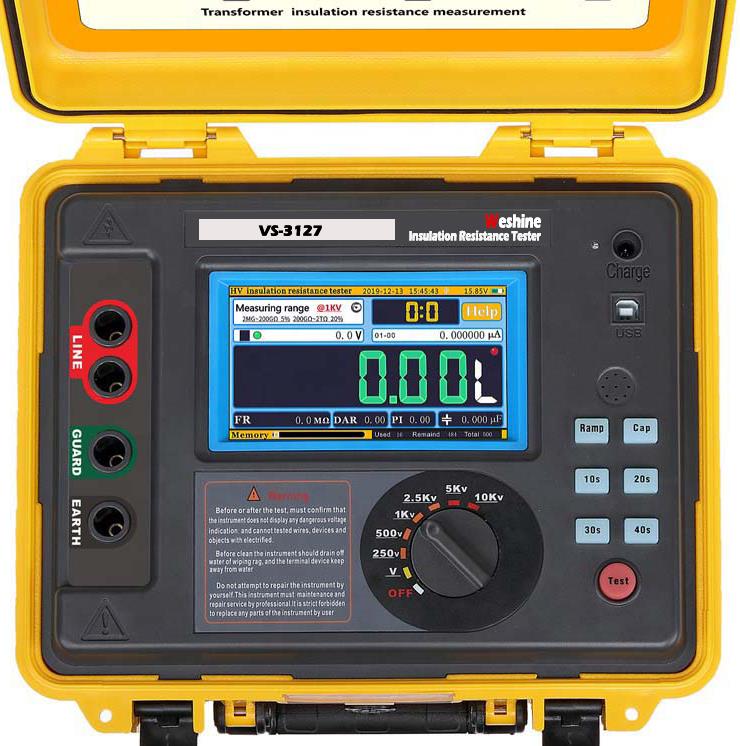

VS-3127

VS-3127Трансформатордың поляризация индексімаксималды кедергісі 30 TÎ© болатын 15 кВ сынақ кернеуіне дейінгі оқшаулау кедергісін дәл өлшеуді орындау мүмкіндігін ұсынады. Қарсылықты өлшеу дәлдігі 1 MÎ©-ден 3 TÎ©-ге дейін ± 5 % құрайды!

Коммуналдық қызметтер мен қызмет көрсету компаниялары үшін VS-3127 икемділігі мен болашақты тексеру мүмкіндігі бар жан-жақты сынақ құралы болып табылады. Weshine VS-3127 қай жерде жұмыс жасасаңыз да жұмыс істеуге арналған.

Шығу номиналды кернеуі максимум 7 беріліске жетеді (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Максималды қысқа тұйықталу тогы 7 мА

Оқшаулау кедергісі сынағы (IR), поляризация индексі сынағы, диэлектриктерді сіңіру коэффициенті сынағы (DAR). Рампаның сынақ режимі (RAMP), фильтрленген қарсылық сынақ режимі (FR). *Сыйымдылық сынағы (Cap.).

Кернеуді бақылау функциясы, өлшенген кернеуді автоматты түрде бақылайды

НЕГЕ 15 КВ-та сынау керек?

5 кВ-тан 15 кВ-қа дейін сынақ тогын үш есе арттырады - бұл жоғары шу болған кезде теріс сынақ тоғының алдын алады.

15 кВ NETA ATS 2007 негізінде 35 000 В-тан 69 000 В-қа дейінгі активтер үшін көрсетілген.

34 500 В жоғары қозғалтқыштарды NETA ATS 2007 негізінде 15 кВ кернеуінде сынау керек.

ЕРЕКШЕЛІКТЕР

Оқшаулау диапазоны	0,1 MÎ© - 30 TÎ©
Номиналды сынақ кернеулері	250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ
Терминал кернеуінің дәлдігі
	ï¼5%ï½10%ï¼±10В
Оқшаулаудың дәлдігі	1 MÎ© - 3 TÎ©, ±5% ±3 сан
	ï¼3 TÎ©, ±20% ±3 сан
Қысқа тұйықталу тогы	â¥7 мА ±0,5 мА
Рампаның сынақ режимі	±2%rdg±3dgt
Нәр беруші	Алдын ала орнатылған кернеудің 10% қадамдық өлшемімен сынау арқылы алдын ала орнатылған кернеуге дейін жоғарылатыңыз
Жұмыс температурасының диапазоны және ылғалдылығы
	- 20°C - 50 °C
Ылғалдылық	80% RH
Сақтау температурасының диапазоны және ылғалдылығы
	-25 °C - 65 °C
Кернеу сынағы	AC/DC: 0Vï½1000V, Дәлдік: ±5%rdg±3V
Сыйымдылық сынағы	10nFï½25uF, Дәлдік: ±10%rdg±10nF
Ағымдағы сынақ	0,01nAï½7мА, Дәлдік: ±5%rdg±0,5nA
Қауіпсіздікті қорғау	Оқшаулағыш Cat III 600 В
Ескерту	Көрсетілген экологиялық шектеулері бар қызмет қатесі екі рет ішкі қате болып табылады
EMC	IEC 61326-1:2013 стандартына сәйкес
Өлшемдері	280 мм x 260 мм x 160 мм
Салмағы	4,9 кг (батареяны қоса)

Таңдамалар

Weshine компаниясының электр жабдығының толық спектрімен айналысатын 8 жылдық тәжірибесі бар. Қазіргі уақытта Weshine әртүрлі ойлап таптыТрансформатордың поляризация индексіпішін ретінде көрсетілген әрбір қадам үшін:

ТАПСЫРЫС БОЙЫНША АҚПАРАТТрансформатордың поляризация индексіS
мысық. Жоқ.	Максималды сынақ кернеуі	Максималды сынақ ауқымы	IR/PI/DAR	РАМП	FR	Қақпақ.
VS-3121	2,5 кВ	100 GÎ©	√
VS-3121A	5,0 кВ	20 TÎ©	√
VS-3125	5,0 кВ	10 TÎ©	√	√	√
VS-3125A	5,0 кВ	10 TÎ©	√	√	√	√
VS-3126	10,0 кВ	20 TÎ©	√	√	√
VS-3126A	10,0 кВ	20 TÎ©	√	√	√	√
VS-3127	15,0 кВ	30 TÎ©	√	√	√	√

Жабдықтау тізбегінің мәселелеріне негізделген: ағымдағы баға мен жеткізу уақытын білу үшін қалаған Weshine Өкілетті дистрибьюторына хабарласыңыз.
