Мегаомметр оқшаулау сынағы

Weshine® CE сертификаты, жоғары сапа және дәлдігі бар мегаомметр оқшаулау сынағышын ойлап тапты, ұлттық стандарттарға сәйкес ойлап табылған және шығарылған, толық электрлік сынақ шешімі қол жетімді. Weshine компаниясының мегаомметрлік оқшаулау сынағы туралы толығырақ ақпарат алу үшін бізге хабарласыңыз!

Сұрау жіберу    PDF жүктеп алу

Өнім Сипаттамасы

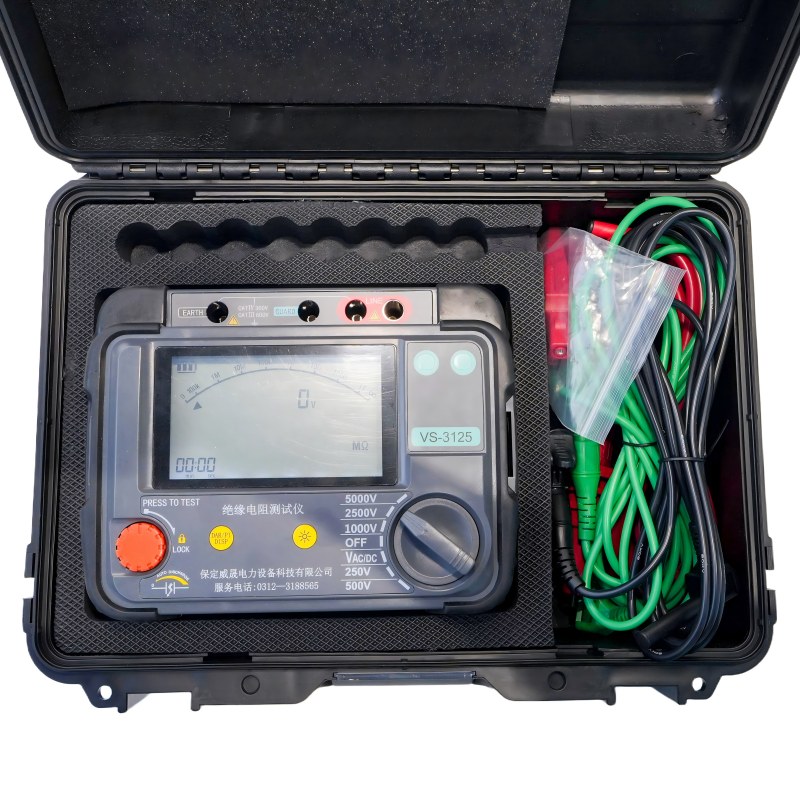

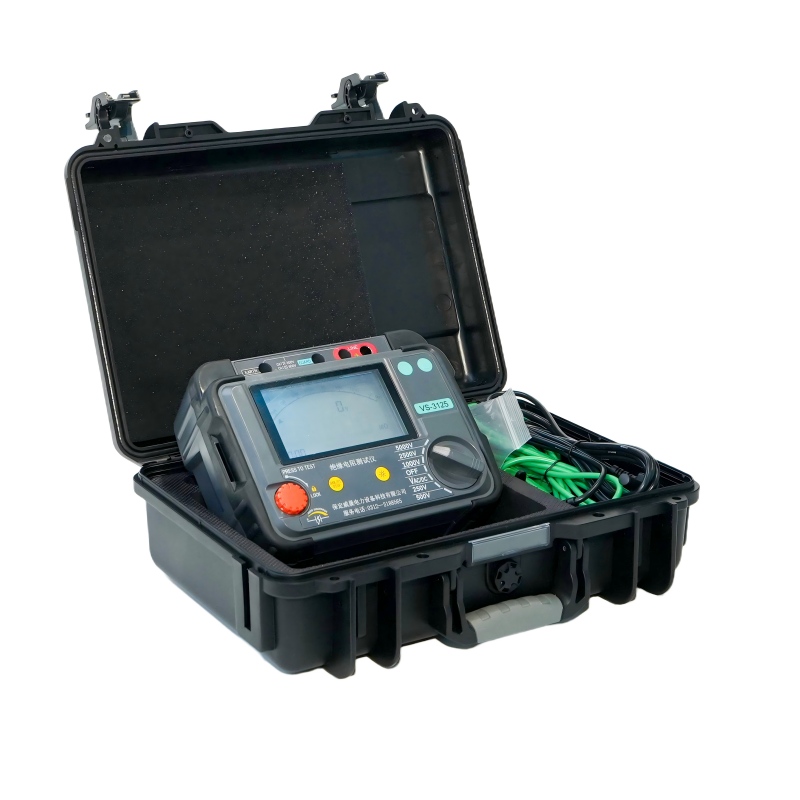

Weshine VS-3121A - аккумулятормен жұмыс істейтін WeshineМегаомметр оқшаулау сынағысандық және аналогты доғалы дисплейі бар, кабельдерге, айналмалы қондырғылардың машиналарына, трансформаторларға, тарату құрылғыларына және өнеркәсіптік қолданбаларға қызмет көрсету және қызмет көрсету кезінде жоғары вольтты оқшаулау кедергісін сынауға арналған.

Тұрақты ток оқшаулау сынақтары 250 В, 500 В, 1000 В, 2500 В, 5000 В кернеуінде орындалады. Оқшаулау кедергісін өлшеу диапазоны 100 к Ω - 1000 Г Î©. Сынақтағы сыйымдылық тізбектері үшін автоматты разряд қамтамасыз етілген және ыдырау кернеуі көрсетіледі.

Қорғаныш терминалын оқшаулау кедергісін сынау кезінде беттік ағып кетудің және демек қате өлшеулердің әсерін азайту үшін пайдалануға болады.

Сыйымдылықты сынақ объектілері үшін құрал ішкі резистор арқылы автоматты түрде разрядталады және âHiâ арқылы көрсетілген жоғары кернеулермен 30 В-тан 600 В-қа дейінгі диапазондағы терминалдардағы кернеуді көрсетеді. Бұл мүмкіндік реактивті жүктемелерді сынаудан кейін ыдырайтын кернеу көрсеткішін береді. Кернеу индикаторы жоғалған кезде, пайдаланушы сынақ сымдарын ажырату үшін қауіпсіз.

VS-3121AМегаомметр оқшаулау сынағысегіз 1,5 В IEC LR6 (AA) ұяшықтарынан қуат алады. Дизайн қауіпсіздік мүмкіндіктеріне жоғары вольтты ескерту индикаторы, IR сынағынан кейін сыртқы кернеу дисплейі, реактивті жүктемелердің автоматты разряды және сынақ өткізгіштері кіреді.



ҚОЛДАНУ


Электр оқшаулағыш материалдар уақыт өте нашарлайды, бұл бұзылуларға және қымбат жөндеуге шоттарға әкеледі. Оқшаулау кедергісін сынаушылар оқшаулау арқылы реттелетін тұрақты кернеуді қолданады және оқшаулау кедергісін есептеу үшін Ом заңын қолдана отырып, ол арқылы өтетін ток ағынын өлшейді. Ешбір оқшаулағыш материал мінсіз болмағандықтан, ток ағады.

IR сынауыштарын қолдану мыналарды қамтиды:

â

  Жабдықтарды орнату

  Күнделікті техникалық қызмет көрсету

  Мәселелерді шешу жолдары



Жоғары вольтты тұрақты токпен оқшаулауды сынау оқшаулаудың поляризациясына әсер етеді, осылайша сыналатын құрылғыны толық разрядсыз дәйекті сынау әртүрлі нәтиже береді.

Нәтижелерге қол жеткізу үшін оқшаулағышқа қосылу және сынау үшін әрқашан бірдей процесс пен техниканы қолдануды қадағалау керек. Оқшаулаудың температурасын, сондай-ақ ИҚ мәндерін жазу маңызды


МҮМКІНДІКТЕРІ МЕН АРТЫҚШЫЛЫҚТАРЫ


  Ықшам, берік оқшаулау төзімділігін тексеру құралы

  Оңай жұмыс және кернеу диапазонын таңдау

  Айнымалы және тұрақты ток вольтметрі (30 В - 600 В)

  Пайдаланушы орнататын IR сынақ таймері (әдепкі 1 мин), (макс. 19 м 50 с)

  Құрал мен сымдарға арналған жұмсақ қорап

  Жылдам бастау және толық пайдаланушы нұсқаулығы

  Қосымша қауіпсіздік үшін HV оқшауланған тығындарды құлыптау

  Терминалдардағы жапқыштар ластанудың және басқа заттардың кездейсоқ енуіне жол бермейді


ЕРЕКШЕЛІКТЕР


Оқшаулау диапазоны

0,1 MΩ - 2 TΩ

Номиналды сынақ кернеулері

250 В, 500 В, 1000 В, 2500 В, 5000 В

Терминал кернеуінің дәлдігі



сынақ кернеуі



â¥1000 В 0...5% номиналды

сынақ кернеуі

Оқшаулаудың дәлдігі

±5% ±3 сан

Қысқа тұйықталу тогы

5 мА ±0,5 мА

Вольтметрдің дәлдігі

±2%rdg±3dgt

Нәр беруші

8 x LR6/AA батареялары

Жұмыс температурасының диапазоны және ылғалдылығы



- 20°C - 45 °C

Ылғалдылық

80% RH

Сақтау температурасының диапазоны және ылғалдылығы



-20 °C - 60 °C

Қауіпсіздікті қорғау

Оқшаулағыш Cat III 600 В

Ескерту

Көрсетілген экологиялық шектеулері бар қызмет қатесі екі рет ішкі қате болып табылады

EMC

IEC 61326-1:2013 стандартына сәйкес

Өлшемдері

177 мм x 226 мм x 100 мм

Салмағы

1,9 кг (батареяны қоса)


VS-3121


VS-3121Мегаомметр оқшаулау сынағыжұмыс кернеуі 1000 В-тан асатын және одан жоғары оқшаулау сынақ кернеулері қажет болатын электрлік және өнеркәсіптік сынақ қолданбалары үшін әзірленген.

VS-3121A-дан айырмашылығы, VS-3121 50 В, 100 В, 250 В, 500 В, 1000 В және 2500 В тұрақты кернеулерді ұсынады.



Жұмыс кернеуі 1 кВ жоғары жабдықты қажет етедіМегаомметр оқшаулау сынағы1 кВ жоғары кернеулерде с. Жоғары вольтты тестілеудің негізінде біздің 5/10/15 кВ қондырғылар қауіпсіздік, ыңғайлылық және тасымалдау мүмкіндігімен қатар сапа сынақтарының ең жоғары деңгейін қамтамасыз етеді.

Барлық жоғары капиталды оқшаулауды толық сынау мүмкіндігі үшін





VS-3127

VS-3127Мегаомметр оқшаулау сынағымаксималды кедергісі 30 TΩ болатын 15 кВ сынақ кернеуіне дейінгі оқшаулау кедергісін дәл өлшеуді орындау мүмкіндігін ұсынады. Қарсылықты өлшеу дәлдігі 1 MΩ-ден 3 TΩ-ге дейін ± 5 % құрайды!

Коммуналдық қызметтер мен қызмет көрсету компаниялары үшін VS-3127 икемділігі мен болашақты тексеру мүмкіндігі бар жан-жақты сынақ құралы болып табылады. Weshine VS-3127 қай жерде жұмыс жасасаңыз да жұмыс істеуге арналған.

Шығу номиналды кернеуі максимум 7 беріліске жетеді (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Максималды қысқа тұйықталу тогы 7 мА

Оқшаулау кедергісі сынағы (IR), поляризация индексі сынағы, диэлектриктерді сіңіру коэффициенті сынағы (DAR). Рампаның сынақ режимі (RAMP), фильтрленген қарсылық сынақ режимі (FR). *Сыйымдылық сынағы (Cap.).

Кернеуді бақылау функциясы, өлшенген кернеуді автоматты түрде бақылайды




НЕГЕ 15 КВ-та сынау керек?



5 кВ-тан 15 кВ-қа дейін сынақ тогын үш есе арттырады - бұл жоғары шу болған кезде теріс сынақ тоғының алдын алады.

15 кВ NETA ATS 2007 негізінде 35 000 В-тан 69 000 В-қа дейінгі активтер үшін көрсетілген.

34 500 В жоғары қозғалтқыштарды NETA ATS 2007 негізінде 15 кВ кернеуінде сынау керек.


ЕРЕКШЕЛІКТЕР


Оқшаулау диапазоны

0,1 MΩ - 30 TΩ

Номиналды сынақ кернеулері

250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ

Терминал кернеуінің дәлдігі



ï¼5%ï½10%ï¼±10В

Оқшаулаудың дәлдігі

1 MΩ - 3 TΩ, ±5% ±3 сан



ï¼3 TΩ, ±20% ±3 сан

Қысқа тұйықталу тогы

â¥7 мА ±0,5 мА

Рампаның сынақ режимі

±2%rdg±3dgt

Нәр беруші

Алдын ала орнатылған кернеудің 10% қадамдық өлшемімен сынау арқылы алдын ала орнатылған кернеуге дейін жоғарылатыңыз

Жұмыс температурасының диапазоны және ылғалдылығы



- 20°C - 50 °C

Ылғалдылық

80% RH

Сақтау температурасының диапазоны және ылғалдылығы



-25 °C - 65 °C

Кернеу сынағы

AC/DC: 0Vï½1000V,

Дәлдік: ±5%rdg±3V

Сыйымдылық сынағы

10nFï½25uF,

Дәлдік: ±10%rdg±10nF

Ағымдағы сынақ

0,01nAï½7мА,

Дәлдік: ±5%rdg±0,5nA

Қауіпсіздікті қорғау

Оқшаулағыш Cat III 600 В

Ескерту

Көрсетілген экологиялық шектеулері бар қызмет қатесі екі рет ішкі қате болып табылады

EMC

IEC 61326-1:2013 стандартына сәйкес

Өлшемдері

280 мм x 260 мм x 160 мм

Салмағы

4,9 кг (батареяны қоса)




Таңдамалар


Weshine компаниясының электр жабдығының толық спектрімен айналысатын 8 жылдық тәжірибесі бар. Қазіргі уақытта Weshine әртүрлі ойлап таптыМегаомметр оқшаулау сынағыпішін ретінде көрсетілген әрбір қадам үшін:


ТАПСЫРЫС БОЙЫНША АҚПАРАТМегаомметр оқшаулау сынағыS

мысық. Жоқ.

Максималды сынақ кернеуі

Максималды сынақ ауқымы

IR/PI/DAR

РАМП

FR

Қақпақ.

VS-3121

2,5 кВ

100 GΩ







VS-3121A

5,0 кВ

20 TΩ







VS-3125

5,0 кВ

10 TΩ



VS-3125A

5,0 кВ

10 TΩ

VS-3126

10,0 кВ

20 TΩ



VS-3126A

10,0 кВ

20 TΩ

VS-3127

15,0 кВ

30 TΩ





Жабдықтау тізбегінің мәселелеріне негізделген: ағымдағы баға мен жеткізу уақытын білу үшін таңдаулы Уәкілетті Weshine дистрибьюторына хабарласыңыз.



Сапа сертификаттары



Біз әрқашан компаниямыздың барлық жетістігі біз ұсынатын өнімдердің сапасына тікелей байланысты деп есептейміз.Мегаомметр оқшаулау сынағыISO9001, ISO14000:14001 нұсқауларында және біздің қатаң сапаны бақылау жүйемізде көрсетілген ең жоғары сапа талаптарына сәйкес келеді.
