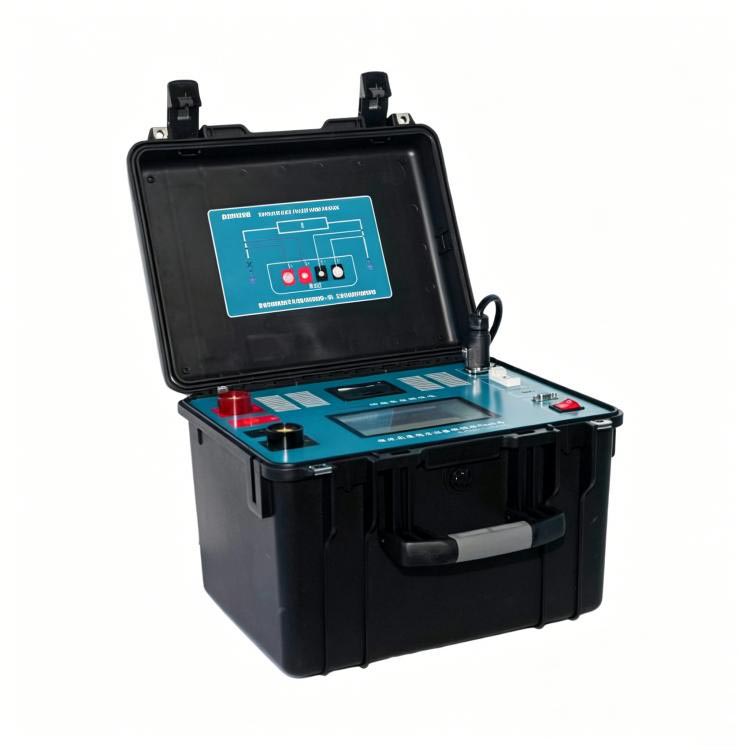

Түсті сенсорлық экраны бар жоғары токтың контактіге төзімділігін сынаушы

Қытайдағы кәсіпқой өндіруші ретінде Weshine сізге жоғары вольтты құрылғының контактілерін сынауға арналған жаңартылған интеллектуалды қарсылық өлшегіш болып табылатын түрлі-түсті сенсорлық экраны бар жоғары токқа төзімділікті сынау құралын ұсынбақ. Үлкен сынақ тогын инъекциялау беткі тотығу қабаттары мен тұрақсыз байланыс нүктелерінен кедергілерді жояды, осылайша сынаушылар жабдықты күтуге дейінгі тексеру және зауыттық қабылдау тексерулері үшін сенімді көрсеткіштерді алады. Жаппай сатып алушылар бұл құрылғыны бір терезеден сатып алу үшін электрлік сынақ құралдарының толық жинақтарына сәйкестендіре алады.

Пайдаланушылар әртүрлі электр құрылғыларының сынақ критерийлері мен номиналды параметрлеріне сәйкес келетін 50А-дан 600А-ға дейінгі реттелетін шығыс тогын таңдай алады. Жоғары токты сынақ режимі автоматты ажыратқыштардағы, ГАЖ жабдығындағы, ажыратқыштардағы, шиналар мен кабель қосылыстарындағы контакт жағдайын дәл бағалайды, зауыттық тексеру топтары мен энергетикалық мердігерлер үшін міндетті құрал.

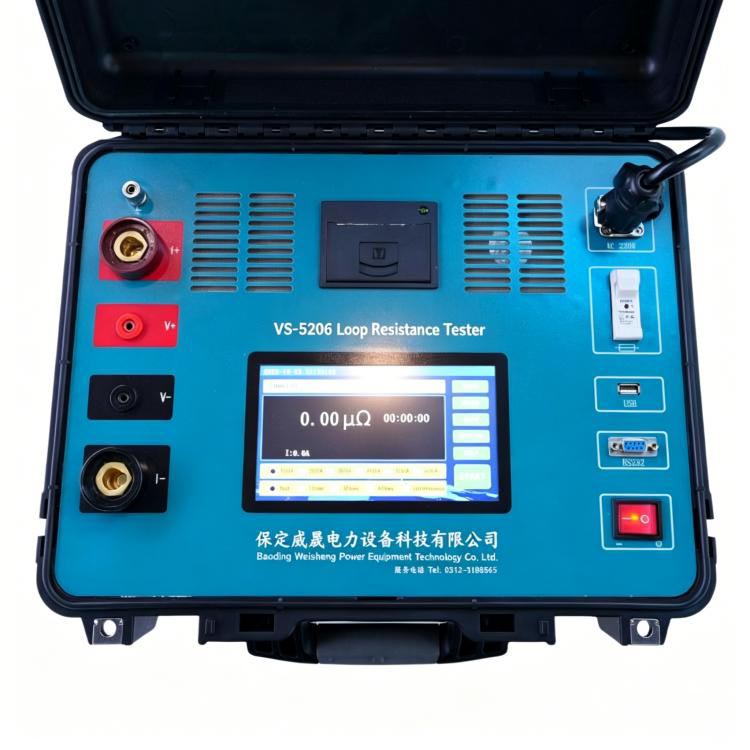

Түсті сенсорлы экраны бар бұл  жоғары токқа төзімділік сынағы оңай шарлауға болатын басқару тақтасы бар 7 дюймдік өнеркәсіптік түрлі-түсті сенсорлық экранды қабылдайды. Қызметкерлер экранда шығыс тогын, сынақ уақытын, жүйе тілін және байланыс параметрлерін жылдам орната алады, нақты уақыттағы сынақ толқын пішіндерін көре алады және сақталған деректерді минималды дайындықпен басқара алады. Бұл жабдықты тексеру жұмыстарының үлкен партияларын өңдейтін инженерлік топтар үшін жұмыс уақытын қысқартады.

Кірістірілген үлкен қайта зарядталатын литий батареясымен жабдықталған құрылғы электр қуатынсыз толық портативті сыртқы сынақты қолдайды. 500А немесе 600А күшті ток сынақтарынан кейін ол ішкі қуат модульдерін қорғау үшін 10 секундтық автоматты салқындату циклін іске қосады, қызмет мерзімін ұзартады және жиі далалық сынақ тапсырмалары бар сатып алушылар үшін ұзақ мерзімді ауыстыру шығындарын азайтады.

Ол бірнеше деректерді беру режимдерін жүзеге асырады: Bluetooth сымсыз байланысы, RS232 сымды қосылымы, USB флэш-дискісін экспорттау және жергілікті сақтау. Операторлар электр станциясының тендерлік жобалары мен зауыттың сапаны бақылау бөлімдері үшін сынақ есебін сұрыптауды және жабдық активтерін басқаруды жылдамдата отырып, сынақ жазбаларын тікелей машинада шолып, сақтай, экспорттай немесе жоя алады.

Ауыр сыртқы жұмыс орындарына төтеп беру үшін жасалған VS-5206 қуатты жоғары ток шығысын, дәл сандық өлшеуді, көп қабатты қауіпсіздікті қорғауды және ұзаққа созылатын корпусты біріктіреді. Ол күнделікті жабдыққа техникалық қызмет көрсету, жаңа жобаны іске қосу және электр ақауларын диагностикалау үшін тұрақты сенімді сынақ нәтижелерін береді, электр жабдықтарын дистрибьюторлар мен энергетикалық фирмалардың көтерме тапсырыстары үшін өте қолайлы.

Қауіпсіздік және қысқыштар жүйесінің дизайны

weshine electric сымсыз қысқыш сенсорларды тұрақты ток бағытын тану технологиясымен біріктіреді.

Негізгі қысқыш сипаттамалары:

1、тұрақты токты өлшеу диапазоны: 0-ден ±600A дейін

2、Бағытқа сезімтал орнату (алға ток бағдары қажет)

3、Жүйе параметрлерінде калибрлеуді қолдау

Қауіпсіздік ережелері тұрақты жұмысты қамтамасыз етеді:

1、Қысқыштың шамадан тыс жүктелуі сенсорды зақымдауы мүмкін

2、Дұрыс бағытты орнату дәлдікті жақсартады

3、Калибрлеу функциясы ауытқуды өтейді

Ерекше өзгешеліктері

Максималды 600А тұрақты ток сынақ тогы

Жоғары дәлдікпен жанасу кедергісін өлшеу

Ажыратқыштар мен ГАЖ жабдықтарына арналған

Бірнеше таңдаулы шығыс токтары

Төрт сымды Кельвин өлшеу технологиясы

7 дюймдік түрлі-түсті сенсорлық дисплей

Кірістірілген қайта зарядталатын литий батареясы

Интеллектуалды автоматты өлшеу

500A/600A сынақтан кейін автоматты салқындату

Bluetooth байланысы

RS232 байланыс интерфейсі

USB флэш-дискінің деректерін экспорттау

Ішкі сынақ жазбасын сақтау

Қытай және ағылшын тілдерін қолдау

Реттелетін байланыс параметрлері

Деректерді интеллектуалды басқару

Жоғары өлшеу тұрақтылығы

Ықшам портативті дизайн

Далалық және зертханалық сынақтарға жарамды

Қауіпсіз жұмыс істеу үшін бірнеше қорғаныс функциялары

Өнім нұсқаулығы

Түрлі-түсті сенсорлық экраны бар  жоғары токқа төзімділік сынағы қалай жұмыс істейді

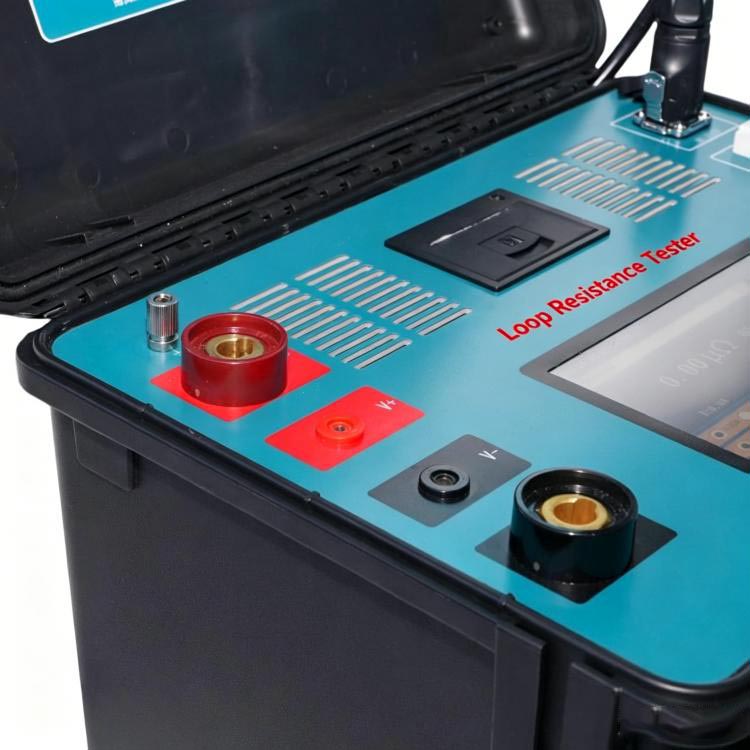

Бұл сынаушы арнайы ток өткізгіштері арқылы сынақ нысанына тұрақты жоғары тұрақты токты енгізеді, сонымен бірге бөлек сезгіш сымдарды пайдаланып контактідегі кернеудің төмендеуін бір уақытта өлшейді. Төрт терминалды Кельвин өлшеу принципін қолдана отырып, құрал қорғасын кедергісін жояды және контактіге қарсылық мәндерін өте дәл есептейді.

Таңдалған ток тұрақтанғаннан кейін сынаушы автоматты түрде өлшеуді орындайды және аяқталғаннан кейін шығаруды тоқтатады. 500А немесе 600А кернеуінде жұмыс істегенде, құрылғы жүйенің сенімділігін сақтау үшін келесі өлшеу алдында салқындату циклін автоматты түрде іске қосады.

Қолдану сценарийлері

Power Utilities

Ажыратқыштарға, ажыратқыштарға, ГАЖ жабдықтарына және қосалқы станцияларға ағымдағы жөндеу.

Трансформатор өндірушілері

Зауыттық қабылдау сынағы және электр қосылымын тексеру.

Электрлік мердігерлер

Орта және жоғары вольтты қондырғыларды іске қосу және жөндеу.

Өнеркәсіптік нысандар

Токтың жоғары электр тораптарын және шина жүйелерін тексеру.

Сынақ зертханалары

Дәлдігі төмен қарсылықты өлшеу және жабдықты сертификаттау.

Қолданбалар

1、Ажыратқыштың контактілерінің кедергісін тексеру

2, Ілмек кедергісін өлшеу

3, GIS коммутациялық құрылғыларын сынау

4、қосқышты тексеруді ажыратыңыз

5、Шинаның бірлескен кедергісін сынау

6、Жерге қосуды өлшеу

7、Жоғары ток электр қосылымын тексеру

8、Зауыттық қабылдау сынағы (FAT)

9、Профилактикалық қызмет көрсету

10、Электр жүйесін іске қосу

Weshine артықшылықтары

Weshine Electric жоғары вольтты электр сынау жабдықтары мен интеллектуалды диагностикалық құралдарға маманданған. Түсті сенсорлы экраны бар  жоғары токқа төзімділік сынағы жоғары ток шығысын, дәлдіктегі Kelvin өлшеу технологиясын, интеллектуалды сенсорлық экран жұмысын, кеңейтілген байланыс интерфейстерін және деректерді басқарудың жан-жақты мүмкіндіктерін біріктіреді. Коммуналдық қызметтерге, өндірушілерге және техникалық қызмет көрсету мамандарына арналған Weshine шешімдері жабдықтың сенімділігін арттыратын, тоқтап қалу уақытын азайтатын және ұзақ мерзімді активтерді басқаруды қолдайтын сенімді контактілерге төзімділік сынағымен қамтамасыз етеді.
