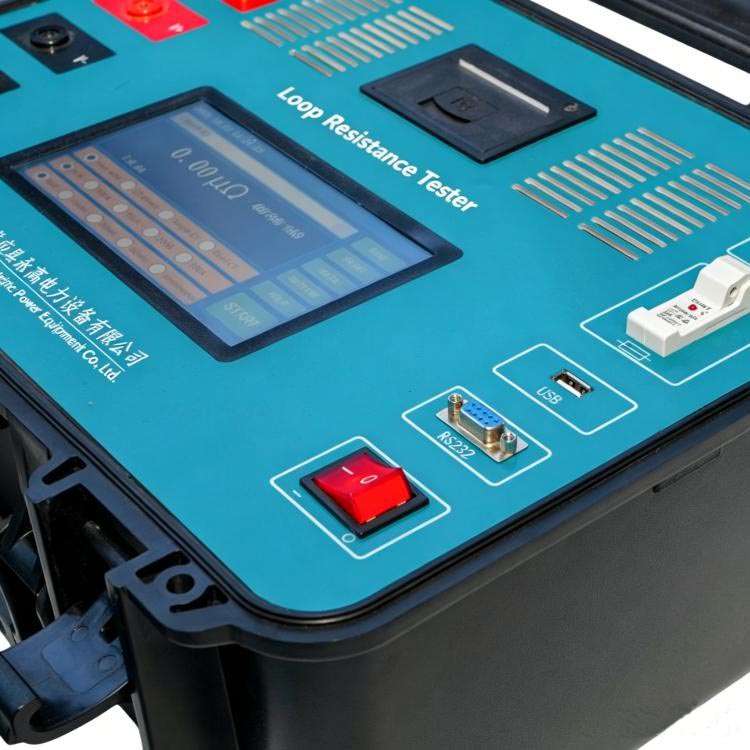

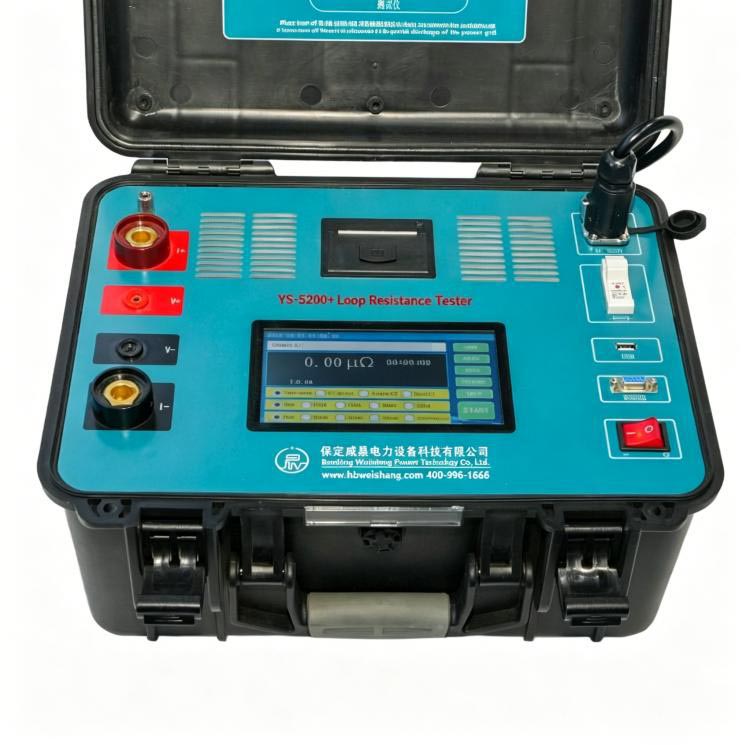

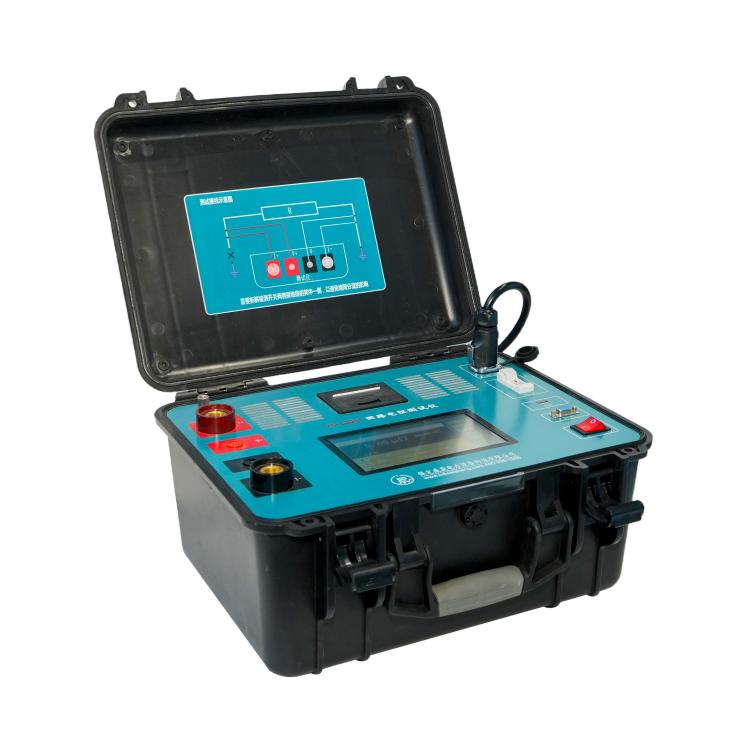

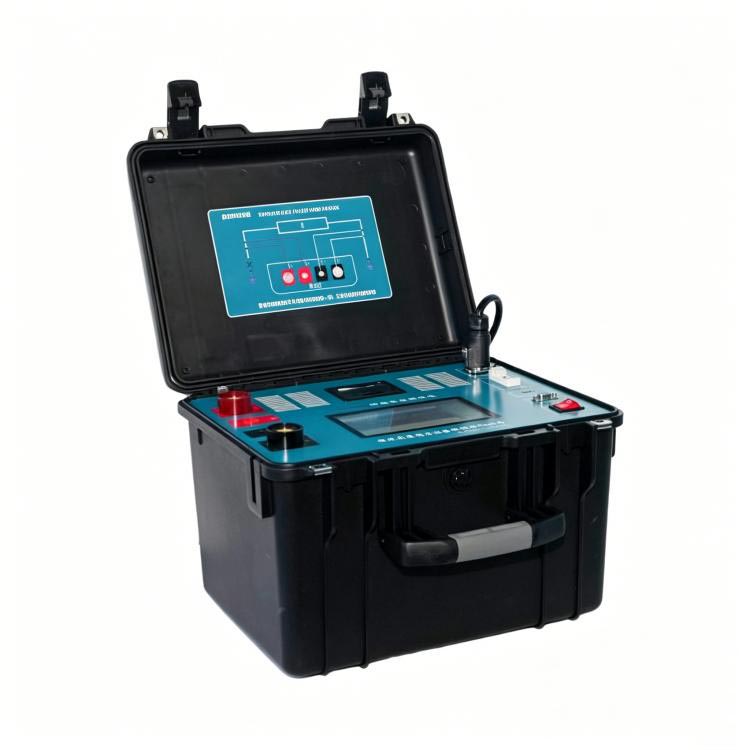

Жұмыс үстелі 300A интеллектуалды тізбектің кедергісін тексеру құралы

Қытайдағы кәсіпқой өндіруші және жеткізуші Weshine ұсынатын берік Desktop 300A Intelligent Circuit Resistance Tester ток жалғыз контурлар немесе бірнеше параллель тармақтар арқылы өтетін болса да, автоматты ажыратқыштар, айырғыштар, жерге қосқыштар және шиналық түйіспелер бойынша дәл микро Ом көрсеткіштерін береді.

Біз бұл құрылғыны DL/T845.4-2019 және IEC төрт сымды сынақ стандарттарына сәйкес құрастырдық, бұл жоғары ток кедергісін анықтауға арналған салалық талаптарға толығымен сәйкес келеді.

Құрылғының ішінде көп арналы токты анықтау аппаратурасымен жұптастырылған жоғары қуатты тұрақты ток көзі орналасқан. Бұл құрылым күрделі параллель жерге тұйықтау торларымен бірге жұмыс істегенде де шығыс тогын тұрақты және кернеуді таңдауды дәл сақтайды, бұл инженерлік мердігерлердің осы үлгіге қайталанатын жаппай тапсырыс беруінің басты себебі болып табылады.

Өлшеудің негізгі принциптері

Жұмыс үстелі 300A интеллектуалды тізбек кедергісін тексеру құралы екі негізгі функционалдық модульге сүйенеді:

1.Реттелетін жоғары тұрақты ток шығысы: 50A–300A

2.Сымсыз тұрақты ток қысқыш сенсоры: 0~±600A ток түсіру

Ол Ом заңы негізінде нақты жанасу кедергісін есептейді: R = V / I₀

V = байланыс нүктелерінде анықталған кернеудің төмендеуі

I₀ = тексерілген тармақ арқылы өтетін нақты ток

Интеллектуалды тестілеу режимдері (негізгі инновация)

weshine electric әр түрлі өріс жағдайларын қолдау үшін төрт жетілдірілген сынақ режимін біріктіреді:

1. Дәстүрлі тізбек кедергісі режимі

Маневрлік ток кедергісін айналып өту үшін пайдаланушылар жерге тұйықтау желісінің бір жағын ажырату керек. Сынақ құралы тұрақты ток 300А дейін береді және кернеудің төмендеуі туралы деректерді оқиды. Бұл режим ең жоғары дәлдікке жетеді және жоспарланған техникалық қызмет көрсету орындарында жақсы жұмыс істейді.

2. Қысқышты тікелей өлшеу режимі

Жерге қосу қосылымдарын ажыратудың қажеті жоқ. Сымсыз қысқыш нақты уақыттағы I₀ тармақтық токты бақылайды, содан кейін құрылғы R=V/I₀ арқылы қарсылықты автоматты түрде есептейді. Көрнекіліктер: бөлшектеу жұмыстары жоқ, далалық сынақтар жылдамырақ, тірі аумаққа техникалық қызмет көрсету үшін қауіпсіз.

3. Бір жақты шунт режимі

Шкафты жерге тұйықтау және таратылған жерге қосу торлары сияқты параллель жерге қосу схемалары үшін қолайлы. Қысқыш шунттаушы тармақ тогын I₂ өлшейді және құрылғы кедергіні есептемес бұрын I₀=I₁−I₂ арқылы тиімді сынақ тогын жасайды. Ол ішінара параллель токтардан туындаған дәлдік қателерін түзетеді.

4. Екі жақты шунт режимі

Қосалқы стансалардағы екі жақты бөлінетін токтары бар үлкен жерге қосу торлары үшін. Екі қысқыш I21 және I22 салалық токтарын жинайды, жүйе көп тармақты желілер үшін шынайы қарсылық деректерін алу үшін I₀=I₁−I21−I22 есептейді.

Қауіпсіздік және қысқыштар жүйесінің дизайны

Сәйкес сымсыз қысқыштар тұрақты токтың бағытын автоматты түрде анықтай алады.

Негізгі қысқыш сипаттамалары:

1、тұрақты ток сынақ диапазоны: 0-ден ±600A

2、Дәл деректер үшін дұрыс ток бағытымен туралау керек

3、Өлшем ауытқуын өтеу үшін кіріктірілген калибрлеу функциясы

Жұмыс қауіпсіздігі туралы ескертулер:

1、Аппараттық құралға зақым келтірмеу үшін қысқышты өлшеу ауқымынан тыс пайдаланбаңыз

2、 Көрсеткіштерді тұрақтандыру үшін ағымдағы бағыт белгілерінен кейін қысқыштарды орнатыңыз

3、Дерек қателерін азайту үшін калибрлеуді жүйелі түрде орындаңыз

Қадамдық пайдалану нұсқаулығы

Бұл жұмыс үстелі сынақ құралы жоғары ағымдағы сценарийлер үшін стандартты далалық сынақ жұмыс процестерін бақылайды.

1-қадам: Жүйені дайындау

Жабдықтың толығымен өшірілгенін, жерге қосуды орнатудың аяқталғанын және қысқыш батареялардың толық зарядталғанын растаңыз. Жаппай сатып алу клиенттері жөнелтумен бірге толық пайдалану жөніндегі нұсқаулықтарды ала алады.

2-қадам: Сымдарды конфигурациялау

I+ және I- сынақ тізбегінің екі ұшына жалғау; V+ және V- ішкі кернеуді іріктеу нүктелеріне бекітіледі. Сым кедергісін болдырмау үшін кернеу зондтарын әрқашан ток контурының ішіне орналастырыңыз.

3-қадам: режимді таңдау

Бір сынақ режимін таңдаңыз: дәстүрлі бөлшектеу режимі, қысқыштың тікелей режимі, бір шунтталу режимі немесе қос шунт режимі. Содан кейін шығыс тогын (50А–300А) және сынақ ұзақтығын (Жылдам / 10с / 30с / 60с / Үздіксіз) орнатыңыз.

4-қадам: Өлшеу процесі

Құрылғы токты күшейтуді, тұрақтылықты басқаруды, нақты уақыттағы токты түсіруді, кернеуді іріктеуді, қарсылықты есептеуді және қолмен реттеусіз автоматты түрде температураны өтеуді орындайды.

5-қадам: Нәтижені көрсету

Экранда жалпы ток I₁, тармақтық қысқыш токтар (I₂ / I21 / I22), микро Омдағы қарсылық мәні, сынақ уақыты және тұрақтылық күйі көрсетіледі.

6-қадам: Деректерді басқару

Операторлар сынақ журналдарын жергілікті жадқа сақтай алады, FAT32 USB дискілері арқылы жазбаларды экспорттай алады, қосымша басып шығару модульдері бар есептерді басып шығара алады және кез келген уақытта тарихи сынақ деректеріне қайта қарай алады.

Қолдану сценарийлері

Бұл жұмыс үстелі 300A интеллектуалды тізбек кедергісін тексеру құралы күрделі жерге тұйықтау және күшті электромагниттік кедергі жағдайында қарсылықты анықтау тапсырмаларын орындайды, оларды осы секторлардағы сатып алушылар кеңінен қолданады:

1、Үлкен қосалқы станциялар

2、Энергия өндіретін қондырғылар

3. Өнеркәсіптік тарату құрылғылары

4、Жоғары вольтты беру қондырғылары

5、Жерге қосу торлары

Жүйе келесі жағдайларда сенімді жұмыс істейді:

1、Күшті электромагниттік кедергі

2、Токтың параллельді таралуы

3、、Шектеулі ажырату рұқсаты

4、Үздіксіз техникалық қызмет көрсету операциялары

Тестілеудің әдеттегі қолданулары

1、Жоғары вольтты ажыратқыштар үшін контактіге қарсылық сынағы

2、Қосалқы станцияның жерге қосу торларының ақауларын тексеру

3、Шиналық қосылыстардың кедергісін анықтау

4、GIS/AIS коммутатор шкафтарына күнделікті техникалық қызмет көрсету

5、Электр станциясының электр жабдықтарының зауыттық сапасын тексеру

6, Тасымалдау желілері үшін жер үсті жүйесін талдау

7、Өнеркәсіптік электр қуатын тарату жүйелеріндегі ақауларды жою

Weshine артықшылықтары

Біз заманауи қуат жүйелеріндегі күрделі параллельді ток және күрделі жерге қосу мәселелерін шешу үшін көп режимді өлшеу архитектурасы бар жұмыс үстелінің 300A интеллектуалды тізбек кедергісін сынаушы құрылғысын жасадық. Сымсыз қысқышты бөлшектемей сынау техникалық қызмет көрсетудің тоқтап қалу уақытын қысқартады және учаске қауіпсіздігін айтарлықтай жақсартады, бұл көптеген электр қызметтерін жеткізушілерді бізбен ұзақ мерзімді жеткізу келісімшарттарына қол қоюға мәжбүр етеді.

Көп арналы нақты уақыттағы токты есептеу алгоритмдері параллель жерге тұйықтау орталарында да дәл қарсылық мәндерін қамтамасыз етеді. 300А үлкен ток шығысы ескі байланыс беттеріндегі оксид қабаттарын тез бұзады, бұл тозған өткізгіш қосылыстарға сенімдірек сынақ нәтижелерін береді. Кірістірілген интеллектуалды жылу бақылауы ұзақ жоғары ток жұмыс жүктемелері кезінде құрылғыны тұрақты ұстайды.

Сатып алушылар үшін ыңғайлы өнеркәсіптік дизайн артықшылықтары:

1、Көп режимді интеллектуалды жұмыс

2、визуалды нақты уақыттағы ағымдағы деректерді көрсету

3、Автоматты қауіпсіздікті қорғау функцияларының толық жиынтығы

4、Құрылымдық деректерді сақтау және экспорттау

Жеке баға ұсыныстарын алу және жобаны сатып алу үшін техникалық параметрлер файлдарын толтыру үшін дереу біздің сату тобымызға хабарласыңыз.
