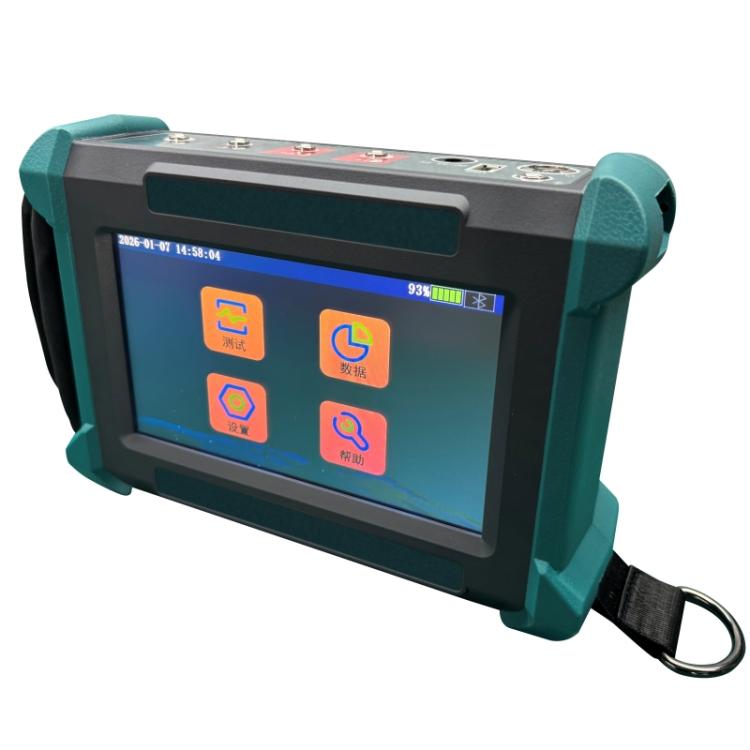

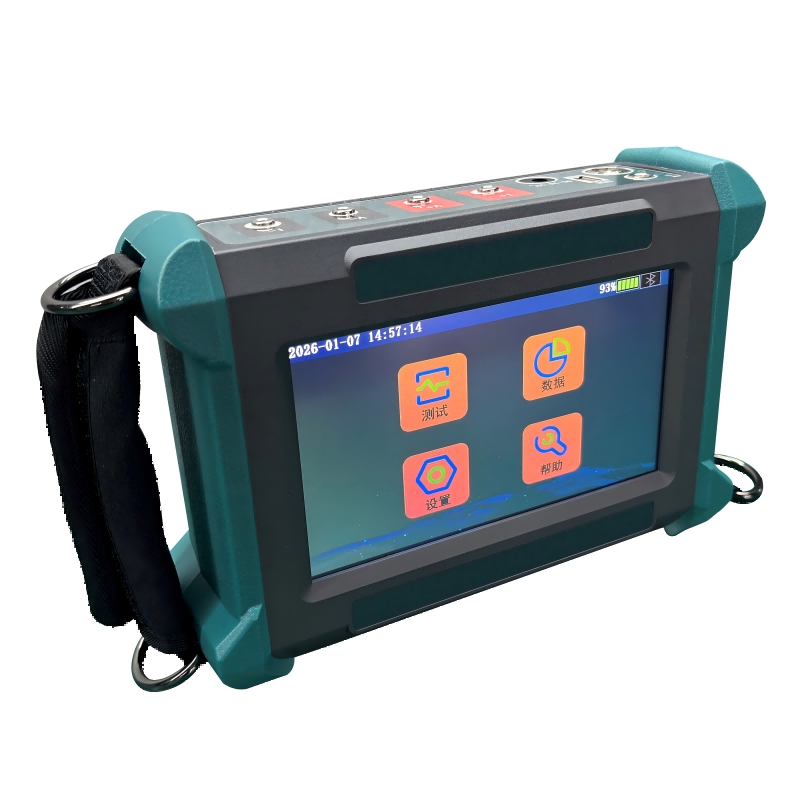

100А тұрақты токтың қолмен ұсталатын контактілердің кедергісін тексеру құралы

Қытайдағы кәсіби контактіге төзімділік сынағы өндірушісі ретінде Weshine зауытының 100A DC қолмен ұсталатын контактіге төзімділігін сынағышы DL/T 845.4-2019 ресми стандартына сәйкес келеді, жоғары вольтты ажыратқыш шкафтардағы және басқа да төмен кедергісі бар өткізгіш қосылыстардағы контактілердің кедергісін тексеру үшін арнайы жасалған. Ол сондай-ақ тұрақты және өте дәл көрсеткіштерді талап ететін барлық жоғары ток микро-резистенттілік сынау сценарийлері үшін жақсы жұмыс істейді.

Жоғары жылдамдықты өңдеу чипімен жұмыс істейтін құрылғы тұрақты 100А тұрақты ток шығарады. Күшті ток шығысы тотыққан контакт беттері немесе беткі ластанудан туындаған кедергілерді азайтады, осылайша операторлар нақты контакт сапасын сенімді түрде бағалай алады. Техниктер кедергілерді өзгерту, жабдықтың бұзылуын мерзімінен бұрын тоқтату арқылы бос буындарды, нашарлаған контактілерді және қызып кету қаупін ерте байқай алады.

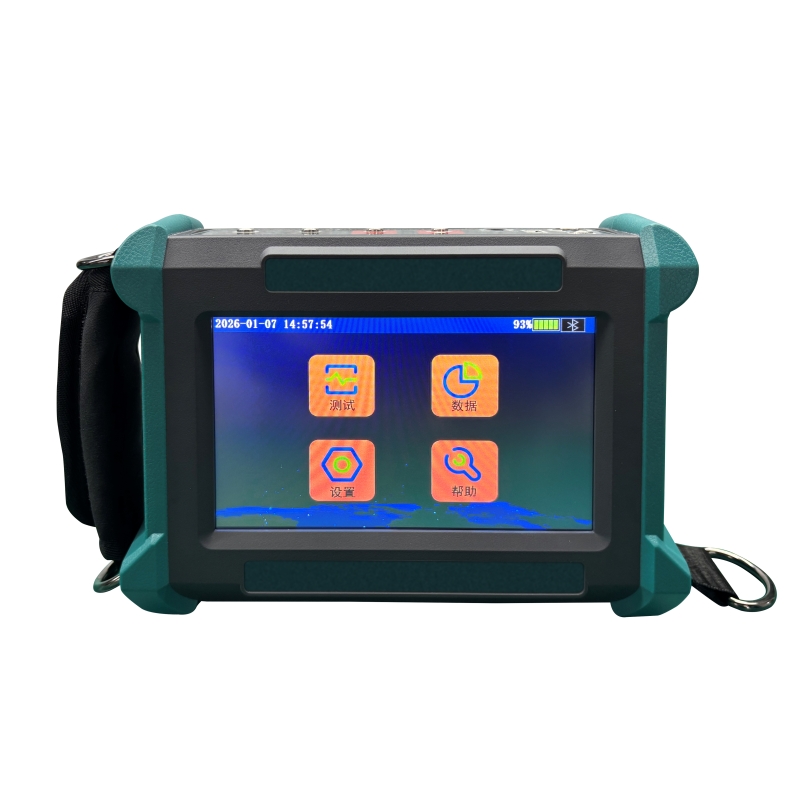

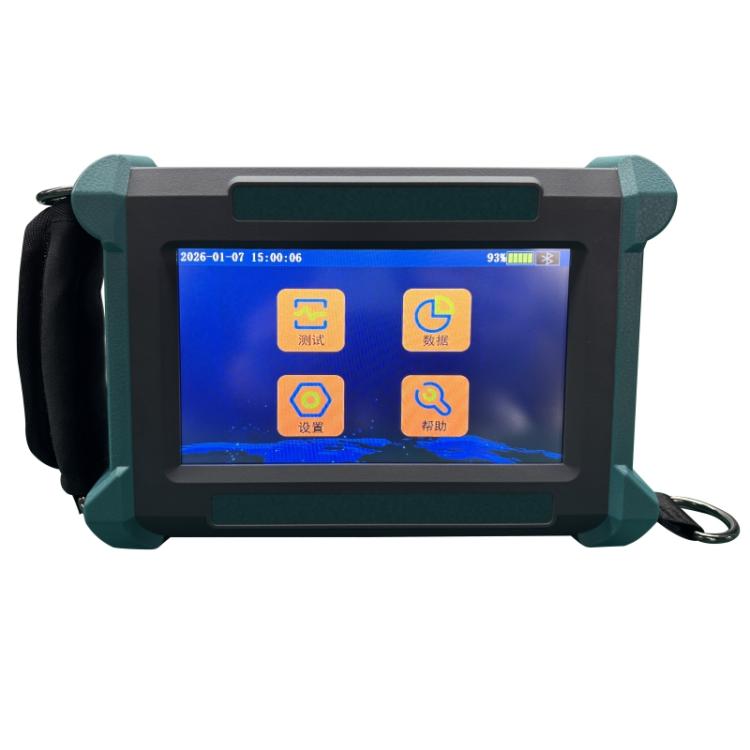

Ол тікелей графикалық басқару элементтері бар жарқын 7 дюймдік түрлі-түсті сенсорлық экранмен келеді, тіпті сыртқы күн сәулесінің астында да толық көрінеді. Операторлар сынақ тогын, сынақ ұзақтығын, жүйе тілін және басқа параметрлерді күрделі операцияларсыз тікелей сенсорлық панельде реттей алады.

Дала жұмысының тиімділігін арттыру үшін 100А тұрақты ток қолмен ұсталатын контактілерге төзімділік сынағы үлкен сыйымдылығы бар кірістірілген литий батареясын алып жүреді. Далалық сынақтар енді сыртқы айнымалы ток қуат көздерін қажет етпейді. Сондай-ақ, пайдаланушылар әртүрлі сайт тестілеу талаптарын сәйкестендіру үшін бірнеше сынақ ұзақтығын таңдай алады.

Ішкі жад сынақ деректерінің 512 тобына дейін сақтайды және тексеру есептерін ыңғайлы ұйымдастыру үшін барлық жазбаларды USB флэш-дискісіне экспорттай аласыз. Кірістірілген нақты уақыттағы сағат әрбір сынақты нақты уақыт деректерімен белгілейді, ал дауыстық хабар тарату функциясы сынақ нәтижелерін өлшеуден кейін бірден шақырады, бұл сыртқы алаңдағы жұмыс үшін қосымша ыңғайлылық әкеледі.

Ықшам, қатты және оңай жұмыс істейтін 100А тұрақты токтың қолмен ұсталатын контактілерге төзімділігін сынаушы электр жабдығының барлық міндеттеріне сай келеді: профилактикалық қызмет көрсету, жобаны іске қосу, зауытты қабылдауды тексеру және күнделікті тексеру.

Ерекше өзгешеліктері

1、макс 100А тұрақты ток сынақ шығысы

2、Далада тасымалдауға арналған жеңіл қолдық корпус

3、Ультра дәл микро Ом деңгейін өлшеу

4、DL/T 845.4-2019 салалық стандартына сәйкес

5、7 дюймдік жарықтығы жоғары түрлі-түсті сенсорлық экран

6、Күн сәулесі күшті болған кезде дисплейді тазартыңыз

7、Кіріктірілген қайта зарядталатын литий батарея жинағы

8、Ауыспалы 50А / 100А сынақ режимдері

9、Тест уақытының реттелетін опциялары

10、Ең төменгі ажыратымдылық 0,01μΩ дейін

11、Жоғары жылдамдықты цифрлық өлшеу алгоритмі

12、Дайын сынақ деректері үшін дауыстық сұрау

13, Борттық нақты уақыттағы сағат модулі

14、512 сынақ журналына арналған жергілікті сақтау сыйымдылығы

15、USB дискінің деректерін экспорттауды қолдау

16、Қос тілді мәзір: қытай және ағылшын

17、Автоматты асқын ток қауіпсіздігін қорғау

18、Қысқа тұйықталудан қорғау функциясы

19、Батареяны қызып кетуден қорғау

20、Батареяның шамадан тыс зарядсыздануының алдын алу

21、Шағын өлшем, жалпы салмағы төмен

Өнім нұсқаулығы: Жұмыс принципі

100А тұрақты ток контактілерінің кедергісін тексеру құралы төрт сымды Келвин сынау әдісін қолданады. Ол сынақ бөлігіне тұрақты 50А немесе 100А тұрақты токты енгізеді, содан кейін микро-ом дәлдігімен қарсылық мәндерін есептеу үшін жанасу нүктелеріндегі кернеудің төмендеуін түсіреді. Бұл әдіс дәл көрсеткіштерді қамтамасыз ету үшін сым кедергісінің кедергісін болдырмайды.

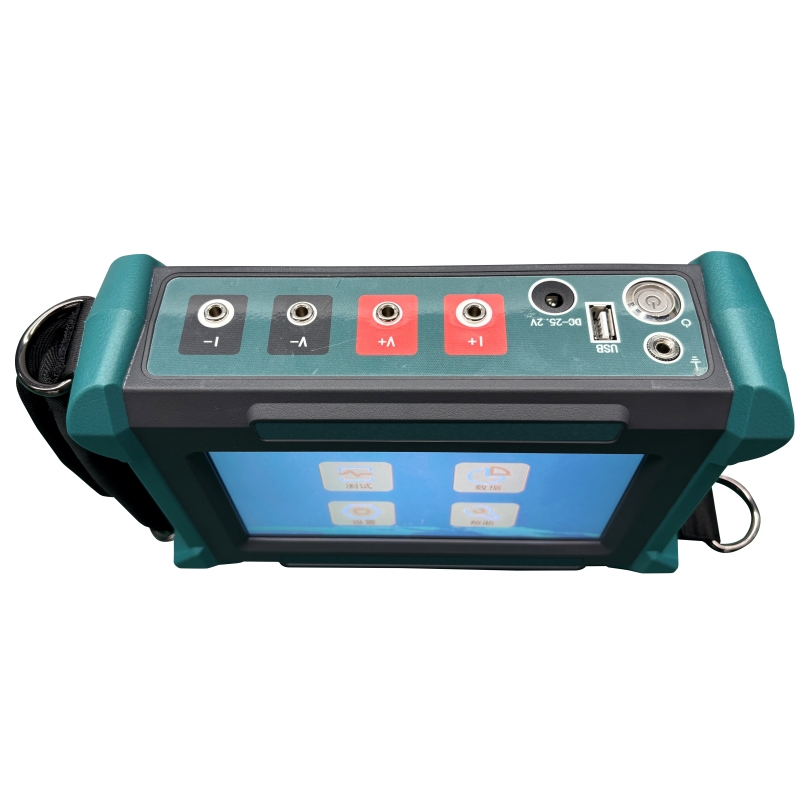

Жұмыс қадамдары қарапайым: ток пен кернеуді сынау сымдарын жалғаңыз, мақсатты ток пен сынақ уақытын таңдаңыз, содан кейін бастау түймесін түртіңіз. Тестілеу аяқталғаннан кейін экран кедергі мәнін, шығыс тогын және сынақ ұзақтығын көрсетеді. Нәтижелер автоматты түрде шығарылады және пайдаланушылар деректерді жергілікті түрде сақтай алады немесе USB жадына экспорттай алады.

Қолдану сценарийлері

Power Utilities

Ажыратқыштарды, ажыратқыштарды және шиналық қосылымдарды ағымдағы жөндеу.

Қосалқы станциялар

Жоғары вольтты коммутациялық жабдықты және жерге қосу қосылымдарын профилактикалық сынау.

Трансформатор өндірушілері

Зауыттық сапаны бақылау және контактіге төзімділікті тексеру.

Өнеркәсіптік энергетикалық жүйелер

Электр қосылыстарын, өткізгіштерді және кедергісі төмен қосылыстарды тексеру.

Электр сынау қызметін жеткізушілер

Электр жабдықтарын далалық сынақтан өткізу және іске қосу.

Қолданбалар

1、Жоғары вольтты сөндіргіштің контактінің кедергісін сынау

2, ГАЖ тарату құрылғыларының түйіспелі нүктелерінің диагностикасы

3、Электр станциясының электр техникалық қызмет көрсету және тексеру

4、Қосалқы станцияларға профилактикалық қызмет көрсету бағдарламалары

5、Электр жабдықтарын өндіру сапасын тексеру

6, Тасымалдау және тарату жүйесіндегі ақауларды жою

7、Жерге қосудың кедергісін тексеру

Weshine артықшылықтары

Weshine Electric электр станциялары мен өнеркәсіптік қуат жүйелеріне арналған сынақ құралдарын өндіруге маманданған. 100А тұрақты токтың қолмен контактіге төзімділігін сынау құрылғысы жоғары ток шығысын, өте дәл микро Ом сынауын, интуитивті сенсорлық жұмысты, USB деректерін басқаруды және аккумулятормен жұмыс істейтін портативті дизайнды біріктіріп, далалық инженерлер мен техникалық қызмет көрсету қызметкерлері үшін контактіге төзімділікті дәйекті, тиімді сынауды қамтамасыз етеді. Біздің тестілеу құралдары клиенттерге жабдықтың тұрақтылығын көтеруге, жоспарланбаған тоқтау уақытын қысқартуға және активтерді басқарудың ұзақ мерзімді жоспарларын оңтайландыруға көмектеседі.

Теңшелген баға ұсыныстарын және жылдам жеткізу кестелерін алу үшін бізге техникалық талаптарыңызды жіберіңіз.
