Бірфазалы трансформатор тұрақты ток кедергісін сынаушы2

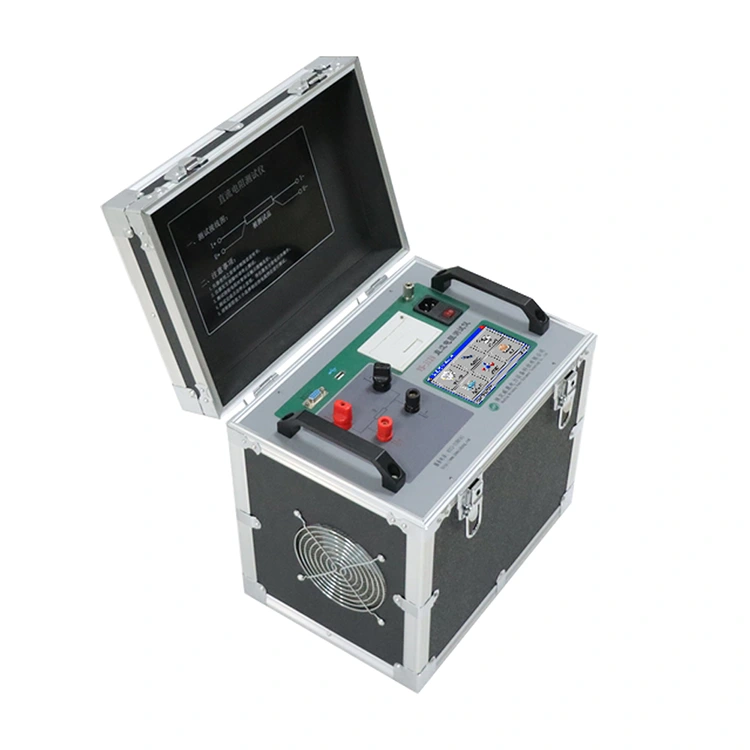

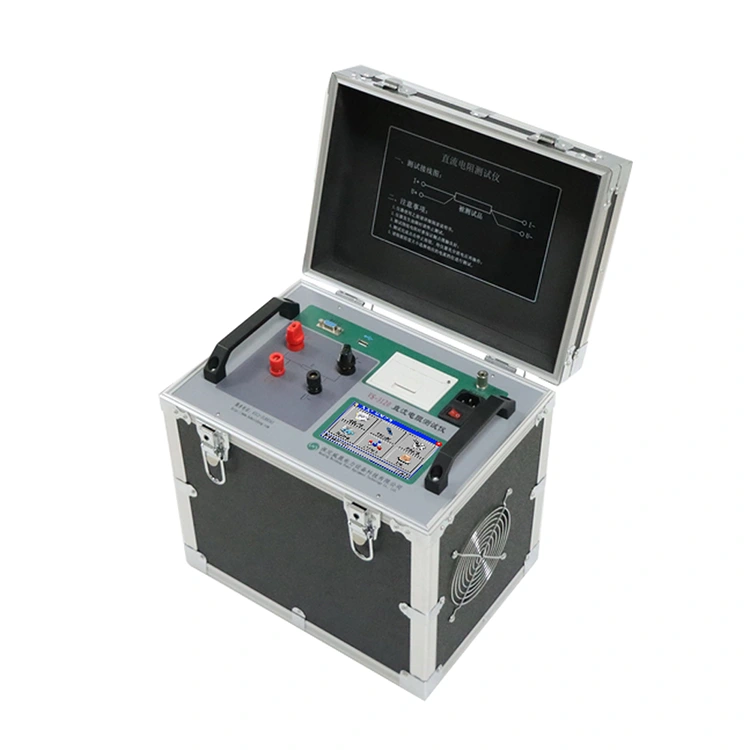

VS-3150 бір фазалы трансформатор тұрақты ток кедергісін сынаушы: аса жоғары қуатты активтерге арналған негізгі мүмкіндіктер

Өте жоғары қуатты электр активтеріне техникалық қызмет көрсету саласында VS-3150 бірфазалы трансформатордың тұрақты ток кедергісін сынаушы үлкен трансформаторлардағы, мегамоторлардағы және жоғары вольтты кабельдердегі тұрақты ток кедергісін дәл өлшеуге арналған арнайы орама кедергісін тексеру құралы ретінде қызмет етеді. Жалпы орам кедергісін өлшегіштен немесе трансформатор орамасының кедергісін сынау қондырғыларынан айырмашылығы, ол өте үлкен электр инфрақұрылымының төмен кедергісі, жоғары ток сынау талаптарын шешу үшін жасалған, бұл сыни сценарийлерде дәлдік пен сенімділікті қамтамасыз етеді.

Өте жоғары сыйымдылықты активтер үшін тұрақты ток кедергісін сынаудың маңызды рөлі

Тұрақты токқа төзімділік сынағы – бұл тым жоғары қуатты жабдыққа арналған негізгі профилактикалық қызмет көрсету шарасы, ол босаңсыған терминалдар, орамның бұзылуы, статор/ротордың тозуы және өткізгіштердің коррозиясы сияқты жасырын ақауларды анықтауға мүмкіндік береді - апатты ақауларды немесе жоспарланбаған тоқтауларды тудыруы мүмкін мәселелер. Кәдімгі орам кедергісін өлшейтін үлгілерде мега-активтердің төмен кедергісі бар орамдарын жеңу үшін жеткілікті ток шығысы жоқ, ал орамның кедергісін сынайтын жалпы қондырғылар ерте ақауларды көрсететін минуттық кедергі ауытқуларын (≤0,001Ω) ұстай алмайды. VS-3150 бұл олқылықты өте жоғары сыйымдылық сценарийлері үшін арнайы трансформатор орамасының кедергісін тексеру құралы ретінде толтырады.

Негізгі қолданбалар: өте үлкен электрлік активтерге бейімделген

1. Трансформаторды сынау (≤50,000кВА)

Қуаты 50 000 кВА-дан төмен трансформаторлар үшін оңтайландырылған (энергия өндіруде, ауыр өнеркәсіпте және тасымалдау жүйелерінде кең таралған) VS-3150 50А-ге дейінгі ток шығысын береді, бұл төмен кедергісі бар орамдарды дәл өлшеуге мүмкіндік береді. Ол бұрылмалы қысқа тұйықталуларды немесе терминалды қосу мәселелерін анықтау үшін нәзік аномалияларды (мысалы, 0,005Ω фазалық кедергінің ауытқуы) анықтайды, жоғары құнды трансформатор активтерін қорғайды.

2. Мега-моторды сынау

Орамға төзімділікті сенімді сынаушы ретінде ол өте үлкен қозғалтқыштардағы (мысалы, өнеркәсіптік компрессорлар, тау-кен конвейерлері) статор/ротор кедергісін дәл өлшеуді қолдайды. Ол қызып кетуден немесе оқшаулаудың тозуына байланысты орамның ерте деградациясын анықтайды, проактивті техникалық қызмет көрсетуге мүмкіндік береді және өндіріс желісінің үзілуін болдырмайды.

3. Жоғары вольтты кабельді сынау

Сынақ құралы сенімді қарсылық деректерін жеткізу үшін кабель ұзындығын (милльге дейін), кернеу дәрежесін (220кВ–500кВ) және көлденең қима ауданын есептейді. Ол электр тарату жүйелерінің тұрақтылығын қамтамасыз ете отырып, кең кабельдік желілерде өткізгіштердің коррозиясын немесе оқшаулаудың бұзылуын анықтайды.

Техникалық сипаттамалар: Дәлдік пен беріктікті қамтамасыз ету

1. Өлшем өнімділігі

Ауқым және ажыратымдылық: 50A (50μΩ–400mΩ), 20A (100μΩ–1Ω), 0,0001μΩ дейінгі ажыратымдылықпен, микро масштабтағы кедергі ауытқуларын түсіруге мүмкіндік береді.

Дәлдік: 0.2 класы, жұмыс жағдайында сенімді деректерді қамтамасыз етеді.

2. Қоршаған ортаға бейімделу

Сыртқы қосалқы станциялардағы немесе өнеркәсіптік ортадағы шамадан тыс температураға, шаңға және ылғалдылыққа төтеп бере отырып, -10°C-ден 50°C-қа дейін және ≤80% RH температурасында жұмыс істейді — нәзік орам кедергісін өлшейтін үлгілерден асып түседі.

3. Құрастыру және тасымалдау

Қашықтағы немесе жету қиын активтерді сынау үшін ықшам, тасымалданатын дизайнмен (басқарылатын салмақ/өлшем) жұптастырылған өнеркәсіптік тозуға төзімділік үшін берік қоршау тұрақты зертханалық қондырғыларды қажет етпейді.

Өте жоғары сыйымдылықты тестілеудің негізгі артықшылықтары

Мамандандырылған дизайн: ≤50,000кВА трансформаторлар үшін оңтайландырылған, көп сценарийлер үйлесімділігімен (моторлар/кабельдер), бірнеше арнайы құралдардың қажеттілігін болдырмайды.

Ынтымақтастығы жоқ дәлдік: 0,0001μΩ ажыратымдылық пен 0,2 класс дәлдігі ерте ақаулардың елеусіз қалмауын қамтамасыз етеді, ақаулық қаупі мен тоқтап қалу уақытын азайтады.

Операциялық тиімділік: интуитивті интерфейс және жылдам тестілеу жылдамдығы орнату уақытын азайтады, бұл техниктерге ауысымда бірнеше активті өңдеуге мүмкіндік береді.

Қорытынды: Өте жоғары сыйымдылықты техникалық қызмет көрсетуге арналған стратегиялық құрал

VS-3150 ультра жоғары қуатты электр активтері үшін арнайы трансформатор орамасының кедергісін тексеру құралы және орама кедергісін тексеру құралы ретінде қызмет етеді. Ол электр қуатын өндіру, ауыр өнеркәсіп және тасымалдау секторларының қатаң талаптарын қанағаттандыру үшін жоғары ток өнімділігін, микро масштабты ажыратымдылықты және қоршаған ортаға төзімділікті теңестіреді. Өте үлкен электр инфрақұрылымын қолдау міндеті жүктелген мамандар үшін бұл сәйкестікті, сенімділікті және үздіксіз жұмысты қамтамасыз ету үшін стратегиялық инвестиция болып табылады.
