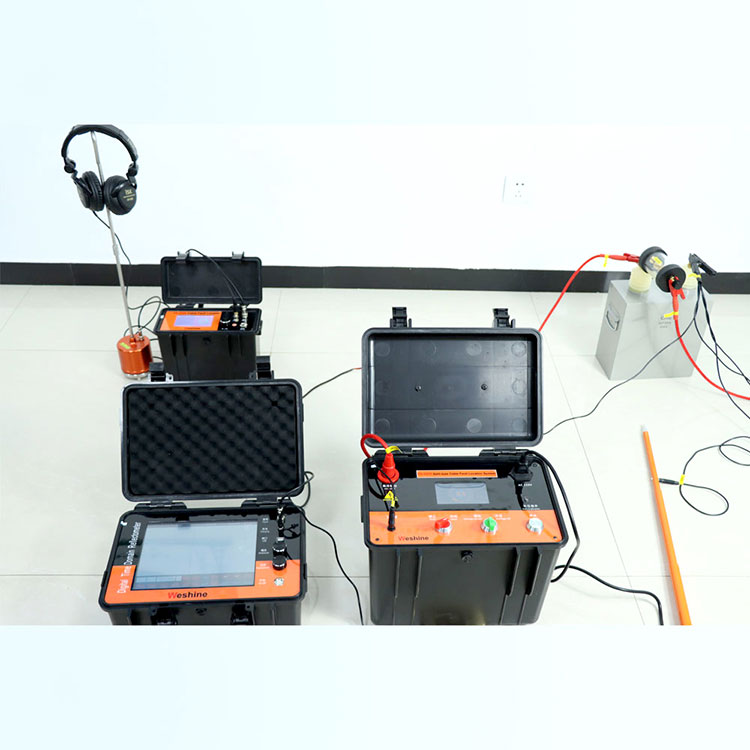

TDR кабелінің ақауларын анықтау құралы: ол қалай жұмыс істейді және кабельді дәл диагностикалау үшін неліктен маңызды

Жерленген немесе сымды кабельдердегі ақауларды табу дәстүрлі түрде бүкіл ұзындығы бойынша қазу немесе кабельді кесу сияқты деструктивті әдістерді қамтиды. Бүгін,TDR кабелінің ақауларын анықтау құралымұны толығымен өзгертеді.Вешинозық қамтамасыз етедіTDR кабелінің ақауларын анықтау құралыақаулардың орнын бұзбай анықтайтын шешімдер. Негізгі технология уақыт доменінің рефлексометриясына сүйенеді, ол кабель бойынша төмен энергиялық импульсті жібереді және ақаудан шағылысу үшін қажет уақытты өлшейді.

Жұмыс принципі

A TDR кабелінің ақауларын анықтау құралыкабельдерге арналған радар сияқты жұмыс істейді. Ол кабельге қысқа мерзімді, төмен вольтты импульсті жібереді. Импульс ашық тұйықталу, қысқа тұйықталу немесе судың түсуі сияқты кедергінің өзгеруіне тап болғанда, импульстің бір бөлігі кері шағылысады. Құрылғы импульсті жіберу мен қабылдау арасындағы уақытты өлшейді. Осы кабель түрі үшін белгілі таралу жылдамдығын (Vp) пайдаланып, ақаулыққа дейінгі қашықтықты мына формуламен есептейді: Қашықтық = (Жылдамдық × Уақыт) / 2.

Неліктен зақым жоқ

Оқшаулауды күшейтетін жоғары потенциалды сынаушылардан айырмашылығыTDR кабелінің ақауларын анықтау құралыкабельдің төзімділік кернеуінен әлдеқайда төмен қуат деңгейлерін пайдаланады. Ол жоғары ток инъекциясын немесе кабель қабығын бұзуды қажет етпейді. Өлшеу кабель тұрғысынан пассивті – тек қысқа, төмен қуат сигналы қолданылады.Вешининженерия тестілеу кезінде тіпті құпия деректердің немесе байланыс кабельдерінің зақымданбауын қамтамасыз етеді.

TDR кабелінің ақауларын анықтау құралы жиі қойылатын сұрақтар

1-сұрақ: TDR кабель ақауларын анықтау құралы ток өткізетін кабельдердегі ақауларды таба алады ма?

Жауап:Иә, көптеген заманауиTDR кабелінің ақауларын анықтау құралыбірліктер, соның ішіндеВешин, 50/60 Гц қуат сигналдарын блоктайтын кірістірілген сүзгілер мүмкіндігі. Бұл құрылғыға немесе кабельге зақым келтірместен 400 В айнымалы ток немесе тұрақты токқа дейінгі төмен вольтты ток өткізетін кабельдерде сынауға мүмкіндік береді. Дегенмен, жоғары вольтты желілерде қауіпсіздік пен дәлдік үшін кабельді токтан ажырату керек.

2-сұрақ: TDR кабель ақауларының локаторы кабельді кеспестен кабель ақауларының қандай түрлерін анықтай алады?

Жауап: A TDR кабелінің ақауларын анықтау құралыашық тізбектерді, қысқа тұйықталуларды, жалғауларды, судың немесе ылғалдың түсуін, ұсақталған бөліктерді және тот басқан қосылымдарды анықтай алады. Шағылысу толқын пішіні қысқа ақаулық үшін төменге, ал ашық ақаулық үшін жоғарыға қарай ауытқуды көрсетеді. Ол жоғары вольтты доғаның шағылысатын сүзгісі сияқты қосымша керек-жарақтарсыз өте жоғары (бірнеше жүз омнан жоғары) кедергісі бар резистивті ақауларды өлшей алмайды, бірақ кедергісі төмен стандартты ақауларды оңай табуға болады.

3-сұрақ: 1 км-ден асатын ұзын кабельдер үшін TDR кабель ақауларын анықтау құралы қаншалықты дәл?

Жауап:Дәлдік таралу жылдамдығына (Vp) және құрылғының уақыт негізіндегі дәлдігіне байланысты. сияқты жоғары сапалы қондырғыларВешин TDR кабелінің ақауларын анықтау құралыдиапазонның ±1% немесе ±0,5 метрге жету, қайсысы үлкен болса. 2 км кабель үшін бұл 20 метрдегі қатені білдіреді. Белгілі кабель ұзындығын пайдаланып, дұрыс Vp калибрлеуімен дәлдік жақсарады. Температура және кабельдің ескіруі сияқты қоршаған орта факторлары Vp-ге аздап әсер етуі мүмкін, сондықтан маңызды өлшемдер үшін қайта калибрлеу ұсынылады.

Практикалық қолдану мысалы

Ақаулық қашықтықты өлшеу үшін оператор жалғайдыTDR кабелінің ақауларын анықтау құралыбір өткізгішке және қалқанға немесе жерге. Құрылғы автоматты түрде импульстарды жібереді және шағылысқан толқын пішінін көрсетеді. Ақаулыққа дейінгі қашықтық тікелей экранда оқылады.Вешинмодельдер бір түймені автоматты калибрлеуді және қате түрін тануды қамтиды, пайдаланушы қатесін және сынақ уақытын азайтады.
